Gängverktyg

Produktinformation

Tolerans: ISO 2.
Skärfas:

• Nr 1 – Förtapp med 6–8 fasade gängor.
• Nr 2 – Mellantapp med 4–6 fasade gängor.
• Nr 3 – Bottentapp med 2–3 fasade gängor.

Spånvinkel: 7°.
Spårutförande: Raka spår för stabil och effektiv spånavledning.
Ytbehandling: Blank.
Användningsområde: Avsedd för pålitlig gängning i genomgående hål och bottenhål i de flesta material.
Standard: ISO 529.

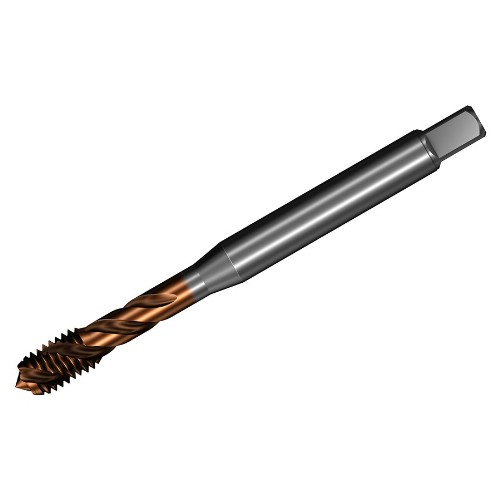

CoroTap 300 är en metriskt gängtapp för effektiv och tillförlitlig gängning av bottenhål. Verktyget är utformat för hög precision, god spånevakuering och långsiktig prestanda i krävande bearbetningsmiljöer.

• Skaftform: DIN 371
• Tolerans: 6H
• Skärfas: Form C – gradtapp med 2–3 fasade gängor
• Spårutförande: Spåndragande högerspiral på 45° med bakfasning för effektiv spånavledning
• Ytbehandling: PVD AlCrN, som bidrar till hög slitstyrka och pålitlig verktygslivslängd
• Användningsområde: Gängning av bottenhål
• Dimensionsområde: M2–M64

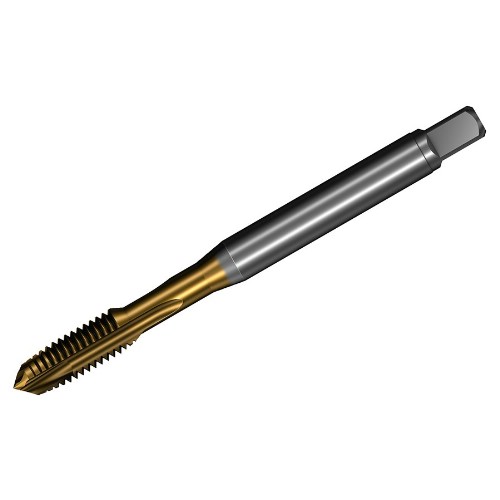

CoroTap 200 – metriska gängtappar för genomgående hål

CoroTap 200 är en pålitlig och effektiv metrisk gängtapp, utvecklad för gängning i genomgående hål. Verktyget kombinerar hög kvalitet, god spånkontroll och lång livslängd för ett stabilt och produktivt bearbetningsresultat.

• Skaftform: DIN 371
• Tolerans: 6H
• Skärfas: Form B, mellantapp med 3,5–5 fasade gängor
• Spårutförande: Raka oljespår med spåndrivande skär för effektiv spånavgång
• Ytbehandling: PVD AlCrN, som bidrar till hög slitstyrka och tillförlitlig prestanda
• Användningsområde: Gängning av genomgående hål
• Dimensionsområde: M2–M30

Skaftform: DIN 376
Tolerans: 6H
Skärfas: Form C med gradtapp och 2–3 fasade gängor
Spårutförande: Spåndragande högerspiral på 45° med bakfasning, för effektiv och pålitlig spånavledning
Ytbehandling: PVD AlCrN för hög slitstyrka, lång verktygslivslängd och stabil prestanda
Användningsområde: Utvecklad för noggrann och effektiv gängning i bottenhål

Metriska gängtappar CoroTap 300 finns i dimensionsområdet M2–M64 och erbjuder hög kvalitet, precision och processäkerhet i krävande gängningsapplikationer.

Tolerans: 6H.
Skärfas: Form B med mellantapp och 3,5–5 fasade gängor.
Spårutförande: Spåndrivande skär för effektiv spånavledning.
Ytbehandling: Ånganlöpt för ökad slitstyrka och pålitlig prestanda.
Användningsområde: Anpassad för noggrann och effektiv gängning i genomgående hål.
Standard: ISO 529.

För noggrann justering av både inner- och yttergängor enligt ISO-standard. Filarnas tandgeometri möjliggör flexibel bearbetning i både tvär- och längdriktning, vilket ger effektivitet och hög precision i arbetet.

Levereras för följande gängsystem:

• M: För metriska gängor M–MF (60°). Stigning: 0,8, 1, 1,25, 1,5, 1,75, 2, 2,5 och 3.
• UN: För Unified-gängor UNC–UNF (60°). Gängor per tum: 24, 20, 18, 16, 14, 13, 12 och 11.
• W: För Whitworth grovgängor (55°). Gängor per tum: 24, 20, 18, 16, 14, 12, 11 och 10.
• G (R): För Whitworth rörgängor (55°). Gängor per tum: 28, 19, 14 och 11.

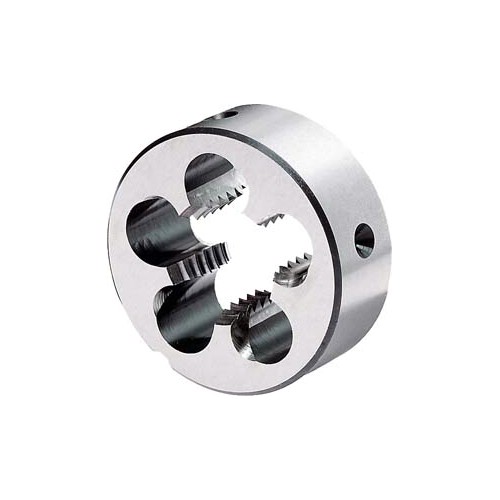

Av zinkgjutgods för runda gängsnitt enligt DIN 225. Konstruktionen erbjuder god hållbarhet, stabilitet och tillförlitlig funktion vid gängning.

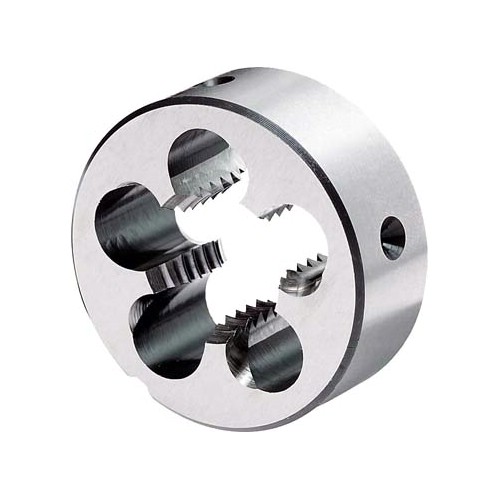

Tekniska specifikationer

• Tolerans: 6g
• Äntringsfas: 2 gängor
• Skärfasvinkel: 25° med spåndrivande skär för effektiv och kontrollerad spånavgång
• Spånvinkel: 24°
• Ytbehandling: Blank
• Användningsområde: Anpassad för noggrann och pålitlig hand- eller maskingängning av detaljer med en maximal gänglängd på 3 × diametern.
• Standard: ISO 2568

Tolerans: 6g.

Äntringsfas: 2 gängor för effektiv och kontrollerad gängstart.

Skärfasvinkel: 25° med spåndrivande skär för tillförlitlig spånavgång.

Spånvinkel: 24°.

Ytbehandling: Blank yta.

Användningsområde: Avsedd för flexibel hand- eller maskingängning av detaljer med en gänglängd på upp till 3 × diametern.

Standard: Tillverkad enligt ISO 2568.

Tolerans: 2A.

Äntringsfas: 2 gängor för effektiv och kontrollerad gängstart.

Skärfasvinkel: 25° med spåndrivande skär för god spånavledning och pålitligt resultat.

Spånvinkel: 24°.

Ytbehandling: Blank yta.

Användningsområde: Avsedd för hand- och maskingängning av detaljer med en maximal gänglängd på 3 gånger diametern.

Standard: ISO 2568.

Toleranser: 2A

Äntringsfas: 2 gängor

Skärfasvinkel: 25° med spåndrivande skär för effektiv och kontrollerad spånavgång

Spånvinkel: 24°

Ytbehandling: Blank yta

Användningsområde: Avsedd för noggrann och tillförlitlig gängning av detaljer med en maximal gänglängd på 3 × diametern.

Standard: ISO 2568

Toleranser: Klass 2 för konsekvent kvalitet och noggrann passform.

Äntringsfas: 2 gängor.

Skärfasvinkel: 25° med spåndrivande skär för effektiv och kontrollerad spånavgång.

Spånvinkel: 24°.

Ytbehandling: Blank yta.

Användningsområde: Avsedd för tillförlitlig hand- eller maskingängning av detaljer med en maximal gänglängd på 3 × diametern.

Standard: Tillverkad enligt ISO 2568.

Tolerans: 6H

Skärfas: Form C med gradtapp och 2–3 fasade gängor för effektiv och kontrollerad gängstart.

Spårutförande: Spiralspår 40° för säker spånavgång och hög processäkerhet.

Ytbehandling: Ånganlöpt för förbättrad slitstyrka och långsiktig prestanda.

Användningsområde: Maskingängtapp för noggrann gängning i bottenhål i rostfria stål och legerade verktygsstål.

Standard: DIN 371 för dimensioner under M10 och DIN 376 för dimensioner från M12.

Tolerans: 6H

Skärfas: Form B – mellantapp med 3,5–5 fasade gängor för effektiv och kontrollerad gängning.

Spårutförande: Spåndrivande skär som säkerställer effektiv spånavgång vid bearbetning av genomgående hål.

Ytbehandling: Ånganlöpt för ökad slitstyrka, driftsäkerhet och långsiktig prestanda.

Användningsområde: Maskingängtapp utvecklad för noggrann och effektiv gängning i genomgående hål i rostfria stål samt legerade verktygsstål.

• Standard: DIN 371 för dimensioner under M10
• Standard: DIN 376 för dimensioner från M12

Specifikationer och användningsområde

• Tolerans: ISO 2 för noggrann och pålitlig gängning.
• Skärfas: Nr 1 (förtapp) med 6–8 fasade gängor, Nr 2 (mellantapp) med 4–6 fasade gängor samt Nr 3 (bottentapp) med 2–3 fasade gängor.
• Spånvinkel: 7° för effektiv spånavgång.
• Spårutförande: Raka spår.
• Ytbehandling: Blank yta.
• Användningsområde: Avsedd för gängning i både genomgående hål och bottenhål i de flesta material.
• Standard: ISO 529.

Gängtapp enligt ISO 529, utformad för effektiv och tillförlitlig gängning i de flesta material. Produkten kombinerar noggrannhet, flexibilitet och god funktion för både genomgående hål och bottenhål.

• Tolerans: ISO 2.
• Skärfas:
  • Nr 1 – Förtapp med 6–8 fasade gängor.
  • Nr 2 – Mellantapp med 4–6 fasade gängor.
  • Nr 3 – Bottentapp med 2–3 fasade gängor.
• Spånvinkel: 7°.
• Spårutförande: Raka spår för stabil och kontrollerad spånavgång.
• Ytbehandling: Blank.
• Användningsområde: Lämplig för gängning i både genomgående hål och bottenhål i de flesta material.
• Standard: ISO 529.

Toleranser: ISO 5969.

Skärfas:

• Nr 1 – Förtapp med 6–8 fasade gängor.
• Nr 2 – Mellantapp med 4–6 fasade gängor.
• Nr 3 – Bottentapp med 2–3 fasade gängor.

Spånvinkel: 7°.

Spårutförande: Raka spår för stabil och effektiv spånavgång.

Ytbehandling: Blank.

Användningsområde: Avsedd för tillförlitlig gängning i både genomgående hål och bottenhål i de flesta material.

Standard: ISO 2284.

Tolerans: 6H.
Skärfas: Form B, mellantapp med 3,5–5 fasade gängor för effektiv och kontrollerad gängning.
Spårutförande: Spåndrivande skär som bidrar till god spånavgång och driftsäker bearbetning.
Ytbehandling: Ånganlöpt för ökad slitstyrka och långsiktig prestanda.
Användningsområde: Maskingängtapp avsedd för gängning i genomgående hål i ett brett urval av material.
Standard: DIN 371 för dimensioner under M10 och DIN 376 för dimensioner över M12.
* Utförande enligt DIN 376.

Maskingängtapp för bottenhål

Maskingängtapp med hög precision och pålitlig prestanda, utvecklad för effektiv gängning av bottenhål i en mängd olika material.

• Tolerans: 6H
• Skärfas: Form C (gradtapp med 2–3 fasade gängor)
• Spårutförande: Högerspiral, 45°, för effektiv spånavledning
• Ytbehandling: Ånganlöpt för god slitstyrka och långsiktig funktion
• Användningsområde: Maskinell gängning av bottenhål i flera olika material
• Standard: DIN 371 för dimensioner under M10 och DIN 376 för dimensioner över M12

* Utförande enligt DIN 376.

Toleranser: 6H.
Skärfas: Form B med mellantapp och 3,5–5 fasade gängor för effektiv och kontrollerad gängning.
Spårutförande: Raka oljespår med spåndrivande skär, utformade för pålitlig spånavgång.
Ytbehandling: Ånganlöpt för förbättrad slitstyrka och långsiktig prestanda.
Användningsområde: Anpassad för noggrann och effektiv gängning i genomgående hål i rostfria stål.
Standard: Tillverkad enligt DIN 376.

Tolerans: 6H för säker och noggrann gängning.
Skärfas: Form C med gradtapp och 2–3 fasade gängor, vilket bidrar till effektiv och kontrollerad bearbetning.
Spårutförande: Spåndragande högerspiral på 45° för tillförlitlig spånavledning.
Ytbehandling: CoolTop, anpassad för hög prestanda och lång livslängd.
Användningsområde: Extra långa gängtappar för bearbetning där ökad räckvidd krävs.
Standard: DIN 371 till och med M10 samt DIN 376 för större dimensioner.

Skaftform: DIN 376
Toleranser: 6H
Skärfas: Form B – mellantapp med 3,5–5 fasade gängor för kontrollerad och effektiv gängning.
Spårutförande: Raka oljespår med spåndrivande skär för tillförlitlig spånavledning.
Ytbehandling: PVD AlCrN, som bidrar till hög slitstyrka och lång verktygslivslängd.
Användningsområde: Anpassad för effektiv och noggrann gängning i genomgående hål.
Dimensionsområde: Metriska gängtappar CoroTap 200 finns tillgängliga i dimensionerna M2–M30.

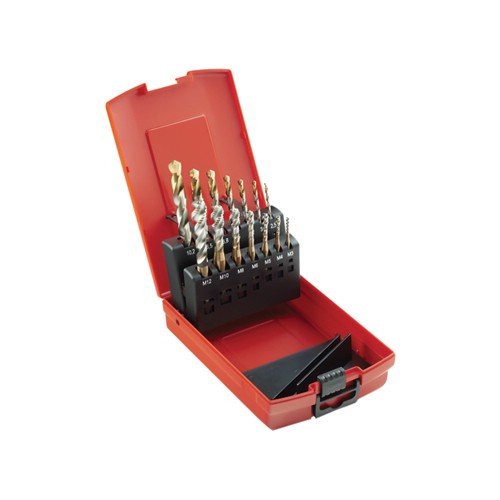

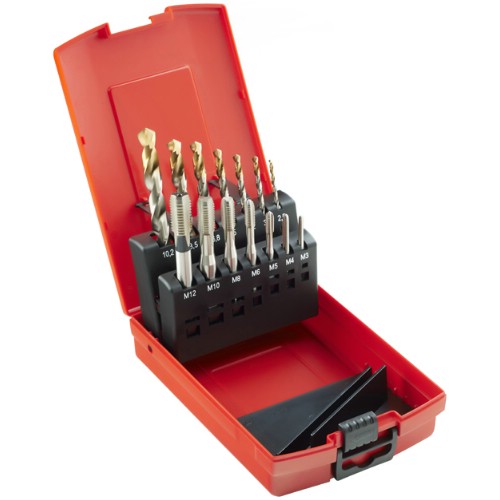

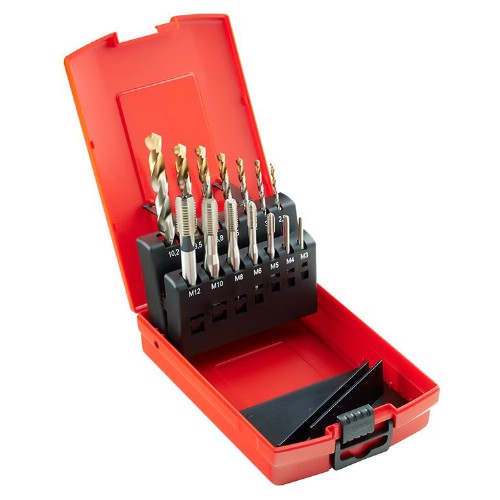

Komplett gängtappsats med matchande borrar för effektiv och noggrann borrning och gängning. Satsen levereras i en praktisk och slitstark plastkassett som ger god överblick, trygg förvaring och smidig hantering.

L113 E000 + A002

• Gängtappar E000: M3, M4, M5, M6, M8, M10 och M12
• Borrar A002: 2,5, 3,3, 4,2, 5,0, 6,8, 8,5 och 10,2 mm
• Användningsområde: För borrning och gängning av genomgående hål i stål, koppar och aluminium.
• Utförande: Spåndrivande skär för effektiv spånavledning och tillförlitliga resultat.

L113 E001 + A002

• Gängtappar E001: M3, M4, M5, M6, M8, M10 och M12
• Borrar A002: 2,5, 3,3, 4,2, 5,0, 6,8, 8,5 och 10,2 mm
• Användningsområde: För borrning och gängning av genomgående hål i stål.
• Utförande: Spåndrivande skär som bidrar till effektiv bearbetning och hög precision.

L113 E002 + A002

• Gängtappar E002: M3, M4, M5, M6, M8, M10 och M12
• Borrar A002: 2,5, 3,3, 4,2, 5,0, 6,8, 8,5 och 10,2 mm
• Användningsområde: För borrning och gängning av bottenhål eller genomgående hål i stål och aluminium.
• Utförande: Spiralskär för säker spånavledning och noggrann bearbetning.

L113 E003 + A002

• Gängtappar E003: M3, M4, M5, M6, M8, M10 och M12
• Borrar A002: 2,5, 3,3, 4,2, 5,0, 6,8, 8,5 och 10,2 mm
• Användningsområde: För borrning och gängning av bottenhål eller genomgående hål i stål.
• Utförande: Spiralskär som ger effektiv spånavledning och pålitlig funktion.

Innehåll:

• Gängtappar E500 Nr. 3: M3, M4, M5, M6, M8, M10 och M12
• Borrar A002: 2,5 mm, 3,3 mm, 4,2 mm, 5,0 mm, 6,8 mm, 8,5 mm och 10,2 mm

Användningsområde:
Komplett och praktiskt sats för effektiv borrning och noggrann handgängning i både bottenhål och genomgående hål. Verktygen är samlade för att ge en strukturerad och pålitlig arbetsprocess vid gängning i flera vanliga dimensioner.

Förvaring:
Levereras i en robust plastkassett för trygg, organiserad och lättillgänglig förvaring.

Innehåll:

• Gängtappar E500, M3–M12, nr 2 och 3
• Borrar A022

Användningsområde:
Komplett och pålitligt set för effektiv borrning och manuell gängning i både bottenhål och genomgående hål. Utformat för noggrant arbete, hög kvalitet och god funktion i professionella verkstadsmiljöer.

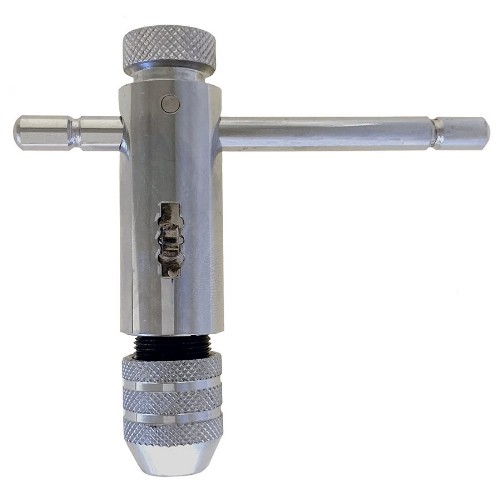

Gängtappshållare med integrerad spärrfunktion för effektiv och kontrollerad gängning. Hållaren kan enkelt ställas om mellan höger- och vänstergång samt fast läge, vilket ger hög flexibilitet i arbetet. Det skjutbara handtaget bidrar till god ergonomi, stabilitet och precision.

Kombi-gängtapp med 1/4" bitsfäste för effektiv och smidig bearbetning. Verktyget borrar, gängar och försänker i ett och samma moment, vilket bidrar till hög effektivitet och ett professionellt resultat.

• Funktion: Borrar, gängar och försänker i ett arbetsmoment.
• Fäste: 1/4" bitsfäste för enkel och flexibel användning.
• Spårutförande: Spåndrivande högerspiral för effektiv spånavgång.
• Ytbehandling: Blank.

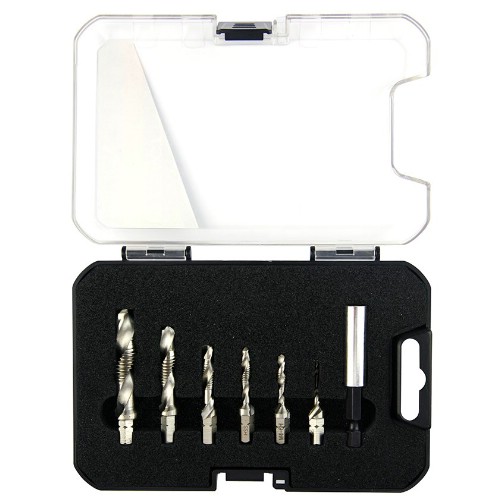

Praktisk sats med 6 kombi-gängtappar och 1/4" bitshållare, utvecklad för effektiv och noggrann bearbetning. Varje kombi-gängtapp borrar, gängar och försänker i ett och samma arbetsmoment, vilket sparar tid och bidrar till ett smidigt arbetsflöde.

• Fäste: 1/4" sexkantsfäste för kompatibilitet med vanliga bitsfästen.
• Funktion: Borrar, gängar och försänker i ett moment för hög effektivitet.
• Spårutförande: Spåndrivande högerspiral för tillförlitlig spånavgång.
• Ytbehandling: Blank.
• Innehåll:
  • 1 st M3 x 0,50
  • 1 st M4 x 0,70
  • 1 st M5 x 0,80
  • 1 st M6 x 1,00
  • 1 st M8 x 1,25
  • 1 st M10 x 1,50
  • 1 st 1/4" bitshållare

Toleranser: 6HX.
Skärfas: Form C med gradtapp och 2–3 fasade gängor för en effektiv och kontrollerad gängstart.
Ytbehandling: TiN för ökad slitstyrka, längre verktygslivslängd och pålitlig prestanda.
Användningsområde: Anpassad för bearbetning av stål, rostfritt stål, ren titan, ren nickel och aluminiumlegeringar. Försedd med smörjspår för förbättrad smörjning och effektiv spånavgång.
Standard: Dormer-standard enligt ISO 529.

Tolerans: Gängtolerans 6HX för hög precision och pålitligt resultat.
Skärfas: Form C (gradtapp) med 2–3,5 fasade gängor för effektiv och kontrollerad gängning.
Ytbehandling: TiN-beläggning som bidrar till förbättrad slitstyrka och lång verktygslivslängd.
Användningsområde: Utvecklad för högproduktiv gängning i både genomgående hål och bottenhål.
Standard: Tillverkad enligt DIN 2174.

Robusta verktyg med härdade stålbackar för säker, noggrann och långsiktig användning. Handtagen är galvaniskt förzinkade och kadmiumfria, med lettrade ändar som ger ett stabilt och bekvämt grepp.

• Härdade stålbackar för hög kvalitet och slitstyrka
• Galvaniskt förzinkade, kadmiumfria handtag
• Lettrade handtagsändar för förbättrad greppsäkerhet
• Storlek 5–7 levereras med separat handtag
• Även lämpliga för användning med brotschar och liknande verktyg

Nr 7 S: Backhuset är smitt i stål för extra hållfasthet. Handtagen är tillverkade av automatstål, där ett av handtagen är utskruvbart för ökad flexibilitet och funktionalitet.

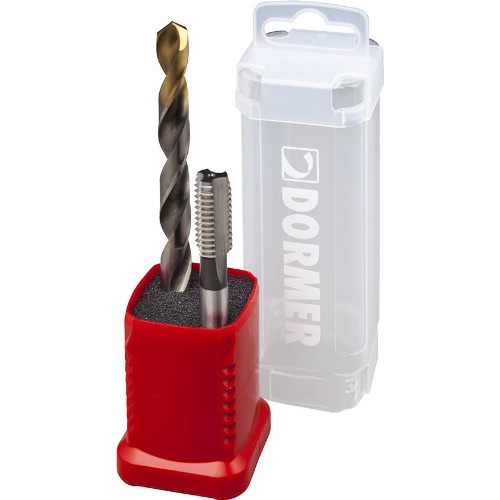

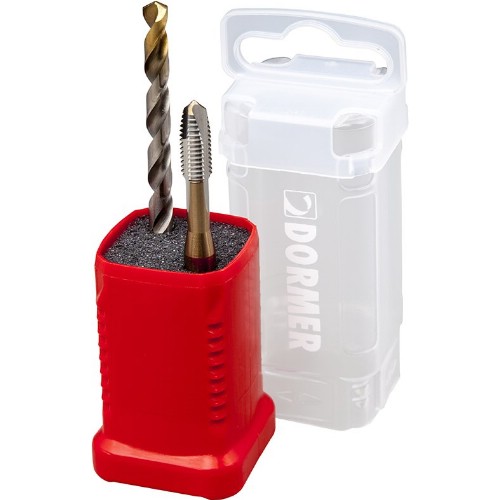

Komplett sats med borr och gängtapp för professionella och effektiva bearbetningsarbeten. Levereras i en praktisk plastask för säker förvaring och god överblick.

Borr A002 HSS

• Spårutförande: Högergående normalspiral med breda spår för effektiv spånavgång.
• Spetsvinkel: 118°. Den särskilda spetsgeometrin DORMER P.S. Point ger förbättrad lägesnoggrannhet och en tillförlitlig borrstart.
• Ytbehandling: Blank kropp med TiN-belagd skärande del för ökad slitstyrka och lång livslängd.
• Användningsområde: Lämplig för normala borrningsarbeten i de flesta vanliga material.
• Standarder: DIN 338 RN / BS 328 / ISO 235.

Gängtapp E500 HSS

• Tolerans: ISO 2.
• Skärfas: Nr 2.
• Spånvinkel: 7°.
• Spårutförande: Raka spår för stabil och noggrann gängning.
• Ytbehandling: Blank.
• Användningsområde: Avsedd för gängning i genomgående hål och bottenhål i de flesta material.
• Standard: ISO 529.

Komplett och praktisk sats med borr och gängtapp, levererad i en tålig plastask för säker och organiserad förvaring. Satsen är framtagen för att ge hög kvalitet, noggrannhet och effektivitet vid både borrning och gängning.

Borr A002 HSS

• Spårutförande: Högergående normalspiral med breda spår för effektiv spånavgång.
• Spetsvinkel: 118°.
• Spetsgeometri: DORMER P.S. Point för förbättrad lägesnoggrannhet och stabil borrstart.
• Ytbehandling: Blank kropp med TiN-belagd skärande del, vilket bidrar till ökad slitstyrka och längre verktygslivslängd.
• Användningsområde: Lämplig för normala borrningsarbeten i olika material.
• Standarder: DIN 338 RN / BS 328 / ISO 235.

Gängtapp E500 HSS

• Tolerans: ISO 2.
• Skärfas: Nr 3.
• Spånvinkel: 7°.
• Spårutförande: Raka spår för pålitlig och kontrollerad gängning.
• Ytbehandling: Blank.
• Användningsområde: Anpassad för gängning i genomgående hål och bottenhål i de flesta material.
• Standard: ISO 529.

Komplett sats med borr och gängtapp i praktisk plastask för säker förvaring och effektiv hantering.

Borr A002 HSS

• Spårutförande: Högergående normalspiral med breda spår för effektiv spånavledning.
• Spetsvinkel: 118° med DORMER P.S. Point-spetsgeometri, som bidrar till hög lägesnoggrannhet och pålitliga resultat.
• Ytbehandling: Blank kropp med TiN-belagd skärande del för förbättrad slitstyrka och lång livslängd.
• Användningsområde: Anpassad för normala borrningsarbeten i olika material.
• Standarder: DIN 338 RN / BS 328 / ISO 235.

Gängtapp EP00 HSS

• Tolerans: 6H.
• Skärfas: B 3,5–5.
• Spårutförande: Spåndrivande skär för effektiv och kontrollerad gängning.
• Ytbehandling: Blank.
• Användningsområde: Maskingängtapp för gängning av genomgående hål i ett brett urval av material.
• Standarder: DIN 371 <10, DIN 376 >12.

Komplett sats med borr och gängtapp, levererad i en praktisk och skyddande plastask. Satsen är framtagen för effektiv och noggrann bearbetning vid både borrning och gängning.

Borr A002 HSS

• Spårutförande: Högergående normalspiral med breda spår för effektiv spånavgång.
• Spetsvinkel: 118° med särskild spetsgeometri, DORMER P.S. Point, som ger förbättrad lägesnoggrannhet.
• Ytbehandling: Blank kropp med TiN-belagd skärande del för ökad slitstyrka och långsiktig prestanda.
• Användningsområde: Lämplig för normala borrningsarbeten med fokus på kvalitet och tillförlitlighet.
• Standarder och godkännanden: DIN 338 RN, BS 328 och ISO 235.

Gängtapp EX006H HSS

• Tolerans: 6H.
• Skärfas: C 2–3.
• Spårutförande: Högerspiral med 45° spiralspår för effektiv spåntransport och säker bearbetning.
• Ytbehandling: Blank yta.
• Användningsområde: Maskingängtapp för gängning av bottenhål i flera olika material.
• Standarder och godkännanden: DIN 371 för dimensioner under 10 mm samt DIN 376 för dimensioner över 12 mm.

Gängkloppa för runda gängsnitt.

Gängrensare som effektivt återställer och rengör skadade gängor med hög precision och pålitlighet.

Innehåll:

• Gängtappar
• Gängsnitt
• Gängkloppor
• Svängjärn

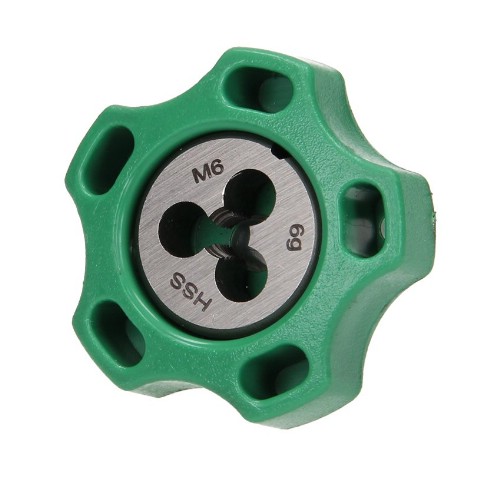

Toleranser: 6g

Äntringsfas: 2,5 gängor med spåndrivande skär för effektiv och kontrollerad gängning.

Ytbehandling: Blank

Användningsområde: Anpassad för noggrann gängning i rostfritt stål, för detaljer med en maximal gänglängd på 3 × diametern.

Standard: ISO 2568

Toleranser: Medel, för en välbalanserad kombination av precision och flexibilitet.

Äntringsfas: 2 gängor.

Skärfasvinkel: 25° med spåndrivande skär för effektiv och kontrollerad spånavgång.

Spånvinkel: 24°.

Ytbehandling: Blank yta.

Användningsområde: Avsedd för säker och noggrann gängning av detaljer med en maximal gänglängd på 3 × diametern.

Standard: ISO 2568.
