Tillsatsmaterial

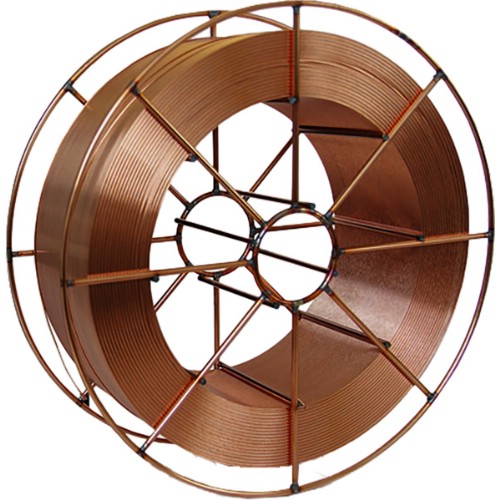

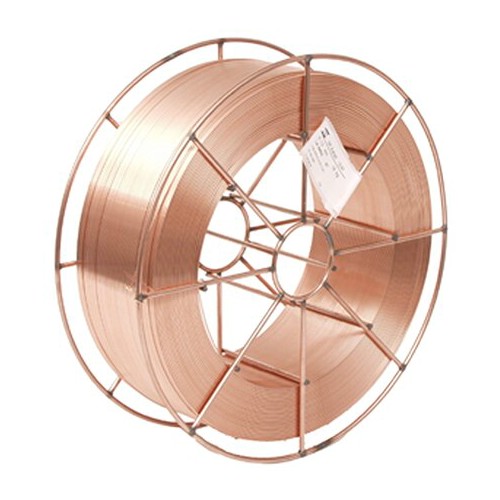

Förkopprad, kisel-manganlegerad G3Si1/ER70S-6-trådelektrod för gasmetallbågsvetsning av olegerade och finkorniga stål. Produkten är väl lämpad för allmänna stålkonstruktioner, tryckkärlstillverkning och fartygsproduktion där kvalitet, pålitlighet och effektivitet är avgörande.

Trådelektroden har en noggrant kontrollerad kemisk sammansättning och en avancerad ytbehandlingsteknik. Detta bidrar till hög och jämn svetsgodskvalitet, även vid höga matningshastigheter och svetsströmmar.

• Skyddsgas: Ar + 20 % CO2 (M21) eller CO2 (C1)
• Strömart: DC+
• Elektrodklass: AWS A5.18: ER70S-6
  EN 440: G3Si1

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MMA: OK 48.00, OK 38.84
• Rörtråd: OK Tubrod 14.12, 14.13, 15.14

Typiska värden för helsvetsgods:

• Trådens sammansättning: C: 0,1 %, Si: 0,9 %, Mn: 1,5 %
• Sträckgräns (ReL): 470 MPa
• Brottgräns (Rm): 560 MPa
• Förlängning (A5): 26 %
• Slagseghet (KV): +20 °C: 130 J, -20 °C: 90 J, -30 °C: 70 J

Godkännanden och certifieringar:

• ABS: 3SA, 3YSA
• BV: SA3YM, CL
• DB: 42.039.06
• DNV: III YMS
• DS: EN 440
• GL: 3YS
• LR: 3 3YS
• PRS: 3YS
• RINA: SG 52 3
• RS: 3YMS
• Sepros: UNA 485178
• SFS: EN 440
• SS: EN 440
• UDT: DIN 8559
• Ü: 42.039/1
• VdTÜV

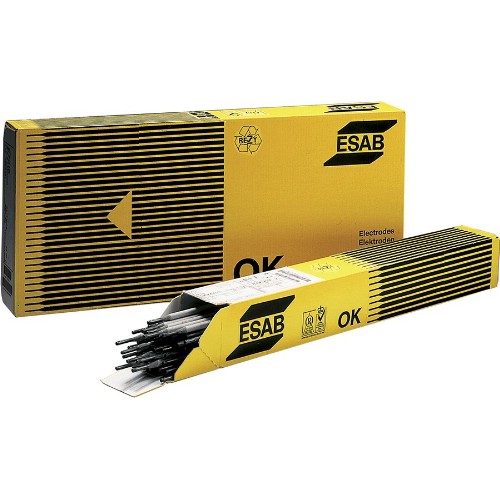

En mycket säker likströmselektrod för svetsning av olegerade och mikrolegerade kol-manganstål. Elektroden ger ett segt, spricksäkert och tillförlitligt svetsgods med goda mekaniska egenskaper. Den är snabbsvetsande i stigande vertikalt läge och är, inom vida gränser, okänslig för variationer i grundmaterialets sammansättning.

Elektroden är särskilt lämpad för svetsning av konstruktioner där höga eller svåra spänningstillstånd inte kan undvikas. Vid svetsning av bottensträngar med krav på full genomsvetsning, exempelvis vid rörsvetsning, kan elektroden med fördel anslutas till minuspol.

• Utbyte: 125 %
• Strömart: DC+/-
• Svetsläge: Snabbsvetsande i stigande vertikalt läge
• Svetsgods: Segt, spricksäkert och väl lämpat för krävande konstruktioner
• Grundmaterial: Olegerade och mikrolegerade kol-manganstål

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 12.64
• MAG: OK Autrod 12.50, 12.51, 12.64
• Rörtråd: OK Tubrod 15.14, 15.17, PZ6113, 6138

Elektrodklass:

• SFA/AWS A5.1: E7018
• EN ISO 2560-A: E 42 4 B 42 H5

Typiska värden för helsvetsgods:

Kemisk sammansättning:

• C: 0,06 %
• Si: 0,5 %
• Mn: 1,2 %

Mekaniska värden:

• Sträckgräns (ReL): 445 MPa
• Brottgräns (Rm): 540 MPa
• Förlängning (A5): 29 %

Slagseghet (KV):

• -20 °C: = 54 J
• -40 °C: = 47 J

Godkännanden och certifieringar:

• ABS: 3YH5
• BV: 3YH5
• DB: 10.039.12
• DNV: 3YH5
• GL: 3YH5
• LR: 3YH5
• PRS: 3YH5
• RS: 3YH5
• VdTÜV: 00690
• CE: EN 13479

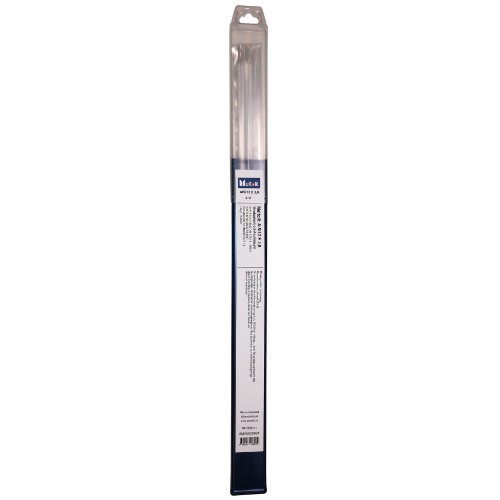

För tigsvetsning.

Extra lågkolhaltig rostfri TIG-svetstråd, Tigrod 16.32, utvecklad för svetsning av rostfria stål med cirka 18 % krom, 12 % nickel och 3 % molybden. Svetstråden lämpar sig särskilt väl för exempelvis AISI 316, 316L, 1.4436 (SS 2343), 1.4435 (SS 2353) samt motsvarande rostfria stål enligt andra standarder.

Den förhöjda kiselhalten bidrar till förbättrade svetsningsegenskaper, god flytbarhet och ett jämnt svetsresultat.

• Strömart: DC-

Exempel på motsvarande tillsatsmaterial:

• MAG: OK Autrod 16.32
• MMA: OK 63.20, 63.30, 63.34, 63.35, 63.41
• Rörtråd: OK Tubrod 14.21, 14.31, 15.31

Elektrodklass:

• EN 12072: W 19 12 3 LSi
• SFA/AWS A5.9-9: ER316LSi
• W. Nr.: 1.4430

Typiska värden för helsvetsgods:

Kemisk sammansättning (%):

• C: 0,01
• Si: 0,8
• Mn: 1,8
• Cr: 18
• Ni: 12
• Mo: 2,8

Mekaniska värden:

• Sträckgräns (Rp0,2): 480 MPa
• Brottgräns (Rm): 630 MPa
• Förlängning (A5): 33 %

Slagseghet, KV:

• +20 °C: 175 J
• -110 °C: 150 J
• -196 °C: 110 J

Godkännanden och certifieringar:

• CE: EN 13479
• DB: 43.039.06
• DNV: 316L (-196 °C)
• GL: 4429
• VdTÜV: 05336

Magnesiumlegerad aluminiumtråd för TIG-svetsning av saltvattenbeständiga Al-Mg-legeringar med upp till 5 % magnesium. Svetstråden är en av de mest använda inom sitt område och är särskilt lämpad för svetsning av legeringar som EN AW-5083 (SS 4140), där hög hållfasthet och tillförlitliga svetsförband efterfrågas.

Vid svetsning av grundmaterial i 5XXX-serien ger OK Tigrod 5356 ett svetsgods med över 3 % magnesium, vilket bidrar till ett mycket gott motstånd mot sprickbildning orsakad av spänningskorrosion – även vid driftstemperaturer över 65 °C. Legeringen är inte värmebehandlingsbar.

• Användningsområde: TIG-svetsning av saltvattenbeständiga aluminium-magnesiumlegeringar.
• Hållfasthet: Utvecklad för svetsförband där hög mekanisk hållfasthet är avgörande.
• Korrosionsbeständighet: Ger god beständighet mot spänningskorrosion vid förhöjda driftstemperaturer.
• Kompatibilitet: Lämplig för bland annat EN AW-5083 (SS 4140) och andra legeringar i 5XXX-serien.
• Värmebehandling: Legeringen kan inte värmebehandlas.

Exempel på motsvarande tillsatsmaterial:
MIG: OK Autrod 18.15

Elektrodklass:
SFA/AWS A5.10: R5356
EN ISO 18273: S Al 5356 (AlMg5Cr(A))

Typiska värden för helsvetsgods

Kemisk sammansättning (%):
Si: <0,25    Mn: 0,15    Mg: 5,0    Fe: <0,4    Al: Rest

Mekaniska värden:
Sträckgräns (Rp0,2): 120 MPa
Brottgräns (Rm): 265 MPa
Förlängning (A5): 26 %

Godkännanden och certifieringar:

• CWB: AWS A5.10 (artikelnummer som slutar med A)
• DB: 61.039.02
• VdTÜV: 04665
• Ü: 61.039
• CE: EN 13479

Rutil rörelektrod som ger ett lågkolhaltigt svetsgods av typ 23 % Cr - 9 % Ni - 3 % Mo, PREMIARC DW-329A är utvecklad för svetsning Duplexa stål typ AISI S 31803 eller EN 1.4462 . De Duplexa stålen ger en kombination av hög hållfasthet och högt motstånd mot sprickor orsakade av klorinitierad punktfrätning och spänningskorrosion. PREMIARC DW-329A är ett idealiskt val för högproduktiv svetsning i liggande vertikal och horisontallägen. Tråden svetsar med en stabil och lugn ljusbåge som ger ett själv lossande slaggtäcke, med mjuka och släta övergångar från svetssträng till grundmaterialet och minimalt med svetsstänk och en jämn och slät svetssträngsyta.

Kisel-manganlegerad svetstråd för TIG- och oxyacetylen-svetsning av olegerade och låglegerade stål. Tråden är särskilt lämpad för applikationer med höga kvalitetskrav, exempelvis tryckkärlsstål, där hållfasthet, noggrannhet och driftsäkerhet är avgörande.

Den optimerade kiselhalten bidrar till porfritt svetsgods, även vid svetsning i så kallade otäta material. Vid TIG-svetsning används normalt ren argon som skyddsgas, vilket ger god kontroll över svetsprocessen och underlättar framställningen av en jämn, väl genomsvetsad rotsträng i V-fogar och tunnväggiga material.

• Strömart: DC-
• Användningsområde: TIG- och oxyacetylen-svetsning av olegerade och låglegerade stål
• Fördelar: Porfritt svetsgods, hög svetskvalitet och tillförlitliga mekaniska egenskaper
• Rekommenderad skyddsgas vid TIG-svetsning: Ren argon

Exempel på motsvarande tillsatsmaterial:

• MAG: OK Autrod 12.50, 12.51, 12.63, 12.64
• MMA: OK 48.00
• Rörtråd: OK Tubrod 14.12, 14.13, 15.14

Elektrodklass:

• AWS A5.18-93: ER70S-6
• EN 1668: W4Si1
• DIN 8559: WSG 3

Typiska värden för helsvetsgods:

• Kemisk sammansättning: C: 0,09 %, Si: 1,0 %, Mn: 1,7 %
• Sträckgräns (ReL): 525 MPa
• Brottgräns (Rm): 595 MPa
• Förlängning (A5): 26 %
• Slagseghet (KV): 70 J vid -30 °C och 47 J vid -40 °C

Godkännanden och certifieringar:

• BS: 3Y
• BV: 3YM
• CE: EN 13479
• DNV: III YM (I1)
• GL: 3Y
• LR: 3 3Y
• VdTÜV: 05260

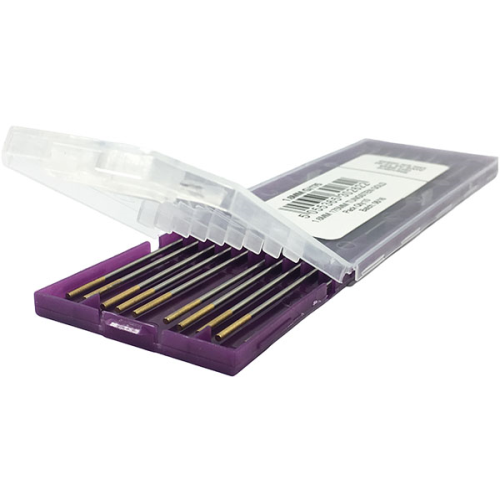

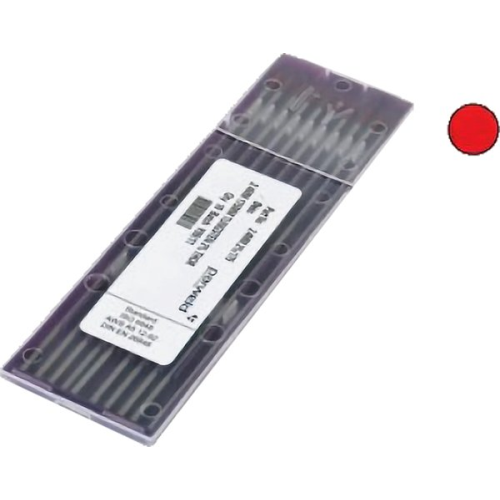

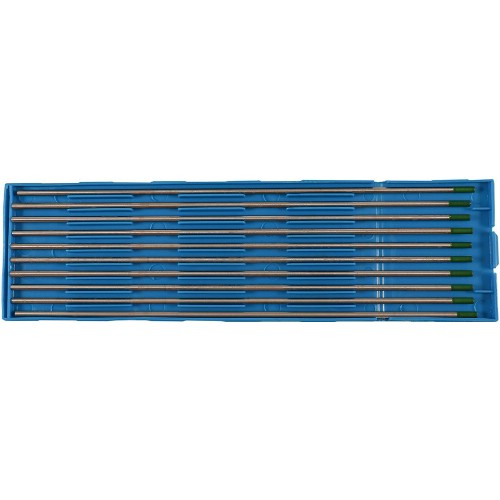

Elektrod med 2 % torium för likströmssvetsning av rostfritt stål, koppar, titan mfl. 10 st / förpackning.

OK 63.20 är en extra lågkolhaltig rostfri elektrod av typ 18Cr 12Ni 2,8Mo, utvecklad för effektiv och tillförlitlig lägesvetsning, särskilt av tunnväggiga rör. Elektroden har ett tunt hölje och är anpassad för både droppsvetsmetoden och vertikalt fallande svetsning, vilket möjliggör högre arbetstakt utan att kompromissa med kvaliteten.

Tack vare mycket goda tändnings- och återtändningsegenskaper erbjuder OK 63.20 en stabil och smidig svetsprocess, även vid krävande montage- och lägesvetsning.

• Direkt anpassad för rostfria stål av typ 316 och 316L.
• Lämplig för bland annat X3CrNiMo17-13-3 (SS2343), X2CrNiMo18-14-3 (SS2353) samt motsvarande stålsorter enligt andra standarder.
• Det lågkolhaltiga svetsgodset ger ett mycket gott skydd mot interkristallin korrosion, punktfrätning och de flesta korrosionsangrepp i reducerande och neutrala lösningar.
• Kan även användas för svetsning av stabiliserade stål, förutsatt att materialet inte ska användas vid temperaturer över 400 °C.

Utbyte:
94–106 %

Strömart:
DC+, AC, tomgångsspänning (OCV) 50 V

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 16.32
• MAG: OK Autrod 16.32
• Rörtråd: OK Tubrod 14.21

Elektrodklass:

• EN 1600: E 19 12 3 L R 1 1
• SFA/AWS A5.4: E316L-16
• Werkstoff Nr: 1.4430
• CSA W48: E316L-16

Typiska värden för helsvetsgods

Kemisk sammansättning, %:
C: <0,03 · Si: 0,50–1,00 · Mn: 0,5–1,2 · Cr: 17,5–19,0 · Ni: 11,0–13,0 · Mo: 2,5–3,0

Mekaniska värden:

• Sträckgräns (Rp0,2): 480 MPa
• Brottgräns (Rm): 590 MPa
• Förlängning (A5): 41 %

Slagseghet, KV:

• +20 °C: 56 J
• -60 °C: 46 J
• Ferritnummer: FN 3–10

Godkännanden och certifieringar:

• CWB: CSA W48
• Seproz: UNA 272580
• VdTÜV: 09716
• CE: EN 13479

Rutil lågkolhaltig rörelektrod som för svetsning av rostfria stål av typ 18 % Cr - 12 % Ni - 2,5 % Mo, typ 316L eller EN 1,4435. PREMIARC™ DW-316L kan även användas för svetsning Nb och Ti stabiliserande material om dessa inte skall arbeta i drifttemperaturer över 350°C. PREMIARC™ DW-316L är ett idealiskt val för högproduktiv svetsning i liggande vertikal och horisontallägen. Tråden svetsar med en stabil och lugn ljusbåge som ger ett själv lossande slaggtäcke, med mjuka och släta övergångar från svetssträng till grundmaterialet med minimalt svetsstänk och en jämn och slät svetssträngsyta.

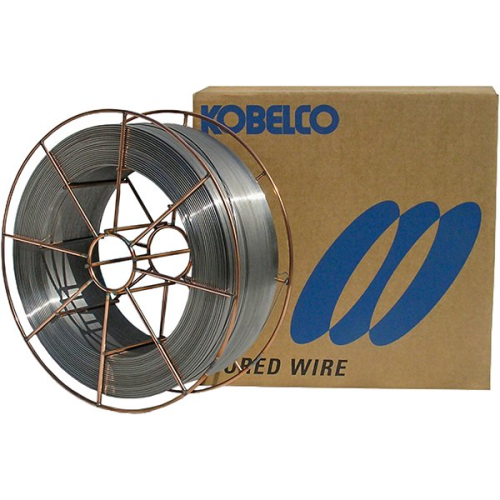

Kobelco DW-A55E är en rutil rörelektrod för MAG-svetsning av kolstål och konstruktionsstål. Tråden ger hög produktivitet, stabil båge och mycket god slagseghet ner till -40 °C. Lämplig för varvsindustri, brokonstruktioner och andra krävande stålkonstruktioner. Används med skyddsgas M21 (80 % Ar / 20 % CO2) och uppfyller klass H5 för lågt väteinnehåll.

Består uteslutande av volfram, har en smältpunkt på 3,400 grader C. Används vid svetsning av lättmetallegeringar. Märkning: Grön.

FAMILIARC DW-A50 är en rutil rörelektrod utvecklad för effektiv och tillförlitlig svetsning i olegerade, manganlegerade och allmänna konstruktionsstål. Produkten används med blandgas som skyddsgas och är särskilt väl lämpad för produktioner där kvalitet, flexibilitet och jämna resultat är avgörande.

Elektroden är konstruerad för svetsning i samtliga lägen och lämpar sig även väl för rotsträngssvetsning mot keramiska rotstöd. Den är ett effektivt val vid svetsning av mindre a-mått samt för grundmaterial med tjocklekar ned till 3 mm.

FAMILIARC DW-A50 är en högproduktiv allroundtråd med stabil och lugn ljusbåge. Den ger ett självlossnande slaggtäcke, minimalt svetsstänk och en jämn, slät svetssträngsyta. De stabila mekaniska egenskaperna och den låga vätehalten bidrar till en trygg och konsekvent svetskvalitet.

• Användningsområden: Skeppsbyggnad, brokonstruktioner och generella stålkonstruktioner.
• Svetspositioner: Lämplig för svetsning i alla lägen.
• Produktivitet: Hög avsättningshastighet och effektiv svetsprocess.
• Svetsresultat: Stabil ljusbåge, minimalt svetsstänk och slät svetssträngsyta.
• Vätehalt: Mindre än 5 ml/100 g svetsgods.

Materialklass: VM85
Driftström: 150–300 A
Spänning: 18–32 V
Skyddsgas: 80 % Ar / 20 % CO₂

Godkända klassificeringar:

• EN ISO 17632-A-T 42 2 P M 1 H5
• AWS A5.20 E71T-1M

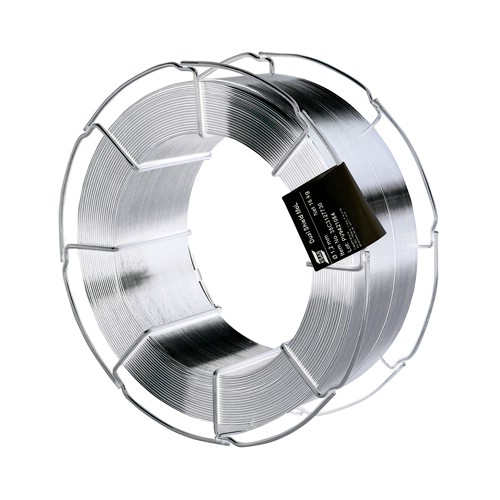

Diamondspark 54 MC, tidigare benämnd HL 51 T-MC, är en sömlös metallpulverfylld rörtråd utvecklad för en- och flerlagerssvetsning av kolstål, kol-manganstål och liknande stålkvaliteter. Produkten är även väl lämpad för finkornbehandlade stål.

Rörtråden används med Argon-CO₂-skyddsgas eller ren CO₂ och erbjuder hög kvalitet, god svetsbarhet samt pålitliga resultat i krävande svetsapplikationer. Diamondspark 54 MC är särskilt lämplig för automatiserad och robotiserad svetsning, samt för rotsträngar i rör- och stumfogar.

• God svetsbarhet och utmärkt svetsutseende
• Minimalt sprut för effektivare efterbearbetning
• Mycket goda mekaniska egenskaper vid låga temperaturer, ned till -60 °C
• Stabila egenskaper både i svetsat tillstånd och efter värmebehandling
• Lämplig för automatiserade och robotiserade svetsprocesser
• Effektiv för rotsträngar i rör- och stumfogar

Klassificering

• EN ISO 17632-A: T 46 6 M M21 1 H5
• EN ISO 17632-B: T 49 6 T15-1M21A-UH5
• AWS A5.18 / SFA-5.18: E70C-6M H4

Skyddsgas enligt EN ISO 14175

• Argon-CO₂ eller ren CO₂
• M21, C1

Kemisk analys

Strömart

• DC+/- i PG-position

Godkännanden och certifieringar

• TÜV (06220)
• DB (42.052.02)
• DNV, ABS, LR, BV, RINA, CWB och CE

Låglegerad trådelektrod (0,5 % Cr, 0,5 % Ni och 0,2 % Mo) för gasmetallbågsvetsning av höghållfasta stål där hög slagseghet vid låga temperaturer krävs. Produkten är utvecklad för tillförlitliga och kvalitativa svetsförband i krävande konstruktioner.

Trådelektroden är särskilt lämplig för stål som Weldox 550 samt motsvarande stålkvaliteter enligt andra standarder. Den kan även användas som undermatchad tråd vid svetsning av Weldox 700.

Vid svetsning i höghållfasta stål bör arbetet planeras för att möjliggöra fri krympning i största möjliga utsträckning. Detta bidrar till att minimera krympspänningar och säkerställa ett hållbart, säkert och långsiktigt svetsresultat.

Angivna typiska hållfasthetsvärden avser obehandlat helsvetsgods som svetsats med Ar + 20 % CO₂ (M21) som skyddsgas. Svetsgodset kan även avspänningsglödgas. Observera att sträckgräns och brottgräns minskar med cirka 30 MPa efter avspänningsglödgning.

• Skyddsgas: Ar + 15–25 % CO₂ (M21) eller CO₂
• Strömart: DC+
• Elektrodklass:
  • SFA/AWS A5.28: ER100S-G
  • EN 12534: GMn3NiCrMo

Typiska värden för helsvetsgods

• Kemisk sammansättning:
  • C: 0,1 %
  • Si: 0,7 %
  • Mn: 1,6 %
  • Cr: 0,6 %
  • Ni: 0,6 %
  • Mo: 0,2 %
• Mekaniska värden:
  • Sträckgräns (Rp0,2): 690 MPa
  • Brottgräns (Rm): 770 MPa
  • Förlängning (A5): 20 %
• Slagseghet (KV):
  • 0 °C: 80 J
  • -20 °C: 75 J
  • -30 °C: 65 J
  • -40 °C: 60 J

Godkännanden:

Låglegerad trådelektrod (0.5Cr-0.5Ni-0.2Mo) för gasmetallbågsvetsnig av höghållfasta stål där god slagseghet vid låg temperaturer krävs. Avsedd för stål såsom Weldox 550, och motsvarande enligt andra normer. Kan användas för Weldox 700 som undermatchad tråd. Strömart DC+.

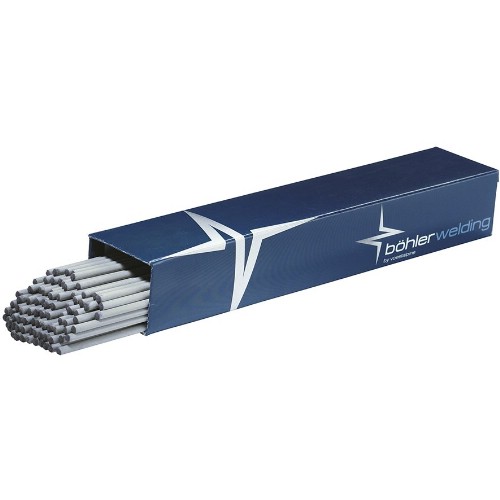

Rutil allströmselektrod avsedd för svetsning av 18% Cr/ 10% Ni-typ rostfria stål. Utformad speciellt för fullt lägessvetsning vid höga svetsströmmar. Passar även för stabiliserad grader 347 och 321 om service temperaturen är under 400 °C. Stabil, stänkfri båge och ger en klar, slät svetssträng yta och självlossnande slagg.

Rutil allströmselektrod med tunt hölje speciellt utvecklad för svetsning av tunnväggiga rör (ned till 1,5 mm), vilka används inom kemi- och massaindustri. Avsedd för rostfria, austenitiska stål av "syrafast" typ dvs lågkolhaltiga 19% Cr / 12% Ni / 3% Mo. Kan användas i alla svetslägen. Även för rotsträngar och fyllnadssträngar i grövre godstjocklekar.

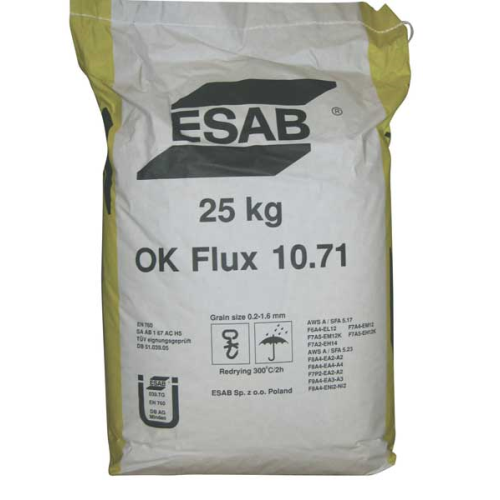

Ett basiskt, svagt legerat, agglomererat svetspulver, som har stabila svetsningsegenskaper både på likström och växelström. Används i kombination med olegerade eller låglegerade elektroder för en- eller flerlagersvetsning av olegerade eller låglegerade stål.

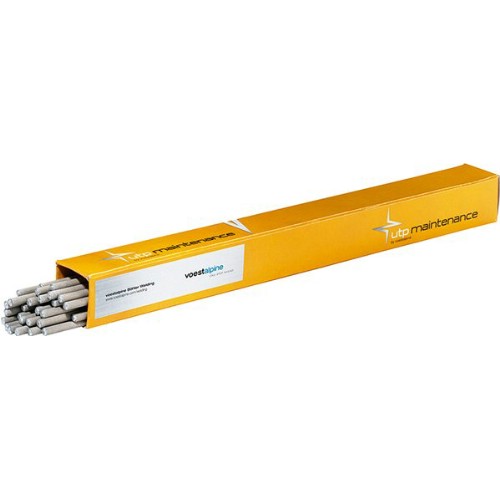

Elektrod för professionell svetsning av gjutjärn samt säker och hållbar sammanfogning av gjutjärn och stål. Utvecklad för hög kvalitet, pålitliga resultat och effektivt reparations- och underhållsarbete.

Elektrod för effektiv och tillförlitlig svetsning av aluminium, aluminiumlegeringar och gjutgods. Säkerställer god kvalitet, hållfasta fogar och ett professionellt resultat i krävande svetsapplikationer.

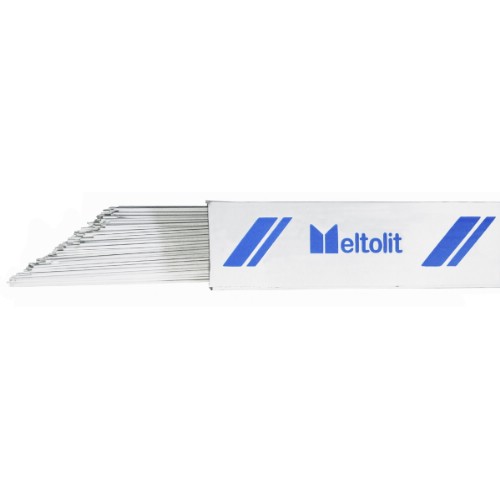

Universellt brons-/mässingslod för hårdlödning och svetslödning av stål, koppar och kopparlegeringar. Produkten erbjuder hög kvalitet, pålitlig prestanda och god användbarhet i flera olika metallbearbetningsapplikationer.

• Användningsområde: Hårdlödning och svetslödning av stål, koppar och kopparlegeringar
• Hårdhet: 100 HB
• Arbetstemperatur: 890 °C
• Smältintervall: 875–895 °C

Rutilsurt hölje vilket ger god svetsbarhet på såväl likström pluspol som växelström. Utmärkande för elektroden är en stabil ljusbåge samt bra slagglossning. Avsedd för svetsning i det duplexa stålet Avesta 2205, SS2377 och liknande stålsorter, men kan även användas för svetsning av 3RE60 i de fall då konstruktionen inte skall glödgas efter.

Rutilsurt hölje som ger god svetsbarhet med både likström på pluspol (DC+) och växelström (AC). Elektroden kännetecknas av en stabil ljusbåge, effektiv slagglossning och pålitliga svetsresultat.

Elektroden är avsedd för svetsning av duplexa stål som Avesta 2205, SS 2377 och liknande stålsorter. Den kan även användas vid svetsning av 3RE60 när konstruktionen inte ska glödgas efter svetsning.

• Stabil ljusbåge för god kontroll och hög svetskvalitet
• God slagglossning som underlättar ett effektivt arbetsflöde
• Anpassad för duplexa rostfria stål och krävande applikationer
• Flexibel användning med både AC och DC+

Strömart:
AC / DC+

Elektrodklass:
EN ISO 3581-A: E 22 9 3 N L R
AWS A5.4 / SFA-5.4: E2209-17

Kemisk sammansättning, %:
C: 0,02 Si: 0,85 Mn: 0,65 Cr: 23,1 Mo: 3,14 N: 0,15 Ni: 8,9 Fn: 35–65

Mekaniska värden:

• Sträckgräns (Re): 685 MPa
• Brottgräns (Rm): 850 MPa
• Förlängning (A5): 26 %

Slagseghet, KV:
20 °C: 38 J
-40 °C: 31 J

Godkännanden och certifieringar:

• TÜV (07139)
• DB (10.014.20)
• Certified by CWB to CSA W48
• CE-märkt

Elektrod Avesta 2205-PW AC/DC

Avesta 2205 är en lättsvetsad rutil elektrod med hög svetsbarhet vid både likström med pluspol (DC+) och växelström (AC). Elektroden erbjuder god lägessvetsbarhet och mycket god återtändningsförmåga, vilket bidrar till en effektiv och tillförlitlig svetsprocess.

Elektroden är särskilt lämplig för montagesvetsning av rörledningar och andra applikationer där flexibilitet, precision och goda svetsresultat är avgörande. Avesta 2205 är ett ferrit-austenitiskt duplexstål med mycket god beständighet mot punktfrätning och spänningskorrosion, vilket ger långsiktig hållbarhet i krävande miljöer.

Elektroden är i första hand avsedd för svetsning av Avesta 2205 samt motsvarande duplexstål, exempelvis SAF 2205, Cronifer 2205 NCN och FALC 223. Den kan även användas för svetsning av 3RE60 när konstruktionen inte ska glödgas efter svetsning.

• Typ: Rutil elektrod för duplexstål
• Strömart: DC+ / AC
• Utbyte: 110 %
• Fördelar: God lägessvetsbarhet, säker återtändning och hög korrosionsbeständighet
• Användningsområden: Montagesvetsning av rörledningar samt svetsning av duplexstål

Elektrodklass:

• EN 3581-A: E 22 9 3 N L R
• SFA/AWS A5.4: E2209-17

Werkstoffnummer och materialmotsvarigheter:

• 1.4462 X2CrNiMoN22-5-3
• 1.4362 X2CrNiN23-4
• 1.4162 X2CrNiMoN21-5-1
• UNS S32205, S31803, S32304, S32101
• 2205, 2304, LDX 2101, SAF 2205 och SAF 2304

Kemisk sammansättning, %:

• C: 0,02
• Si: 0,80
• Mn: 0,8
• Cr: 23,0
• Ni: 9,5
• Mo: 3,1
• N: 0,18

Mekaniska värden:

• Sträckgräns (Rp0,2): 650 MPa
• Brottgräns (Rm): 840 MPa
• Förlängning (A5): 27 %
• Slagseghet vid +20 °C: 55 J
• Slagseghet vid -40 °C: 40 J
• Hårdhet: HB 240

Godkännanden och certifieringar:

• TÜV (04486)
• DNV
• Certifierad av CWB enligt CSA W48
• CE-märkt

Rostfri elektrod för svetsning av rostfria högtemperaturstål, exempelvis Outokumpu 253 MA. Produkten är särskilt lämpad för applikationer inom bland annat ugnar, brännkammare, brännare och andra komponenter som utsätts för höga temperaturer.

Elektroden erbjuder stabila och pålitliga svetsresultat i samtliga svetslägen. Både grundmaterialet och tillsatsmaterialet har mycket goda egenskaper inom temperaturområdet 850–1 100 °C. Den välbalanserade sammansättningen bidrar till ett spricksäkert svetsgods med hög kvalitet och långsiktig driftsäkerhet.

Vid svetsning eller varmvalsning kan stålet bilda ett relativt tjockt oxidskikt. För bästa resultat och god vidhäftning ska oxiderade plåtar och svetsfogar därför borstas eller slipas före användning.

• Användningsområde: Svetsning av rostfria högtemperaturstål, exempelvis Outokumpu 253 MA
• Lämpliga applikationer: Ugnar, brännkammare, brännare och andra högtemperaturkomponenter

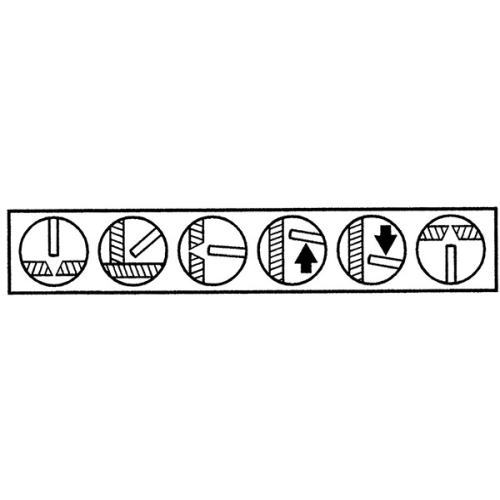

• Svetslägen: Fungerar väl i alla lägen
• Temperaturområde: 850–1 100 °C
• Svetsgods: Balanserad sammansättning för spricksäkerhet och tillförlitlig kvalitet
• Förbehandling: Oxiderade ytor ska borstas eller slipas före svetsning

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: AVESTA 253 MA
• MIG/MAG: AVESTA 253 MA

Elektrodklass:

• EN ISO 3581-A: E 21 10 R
• AWS A5.4: –

Slagseghet, KV:
Vid +20 °C: 60 J

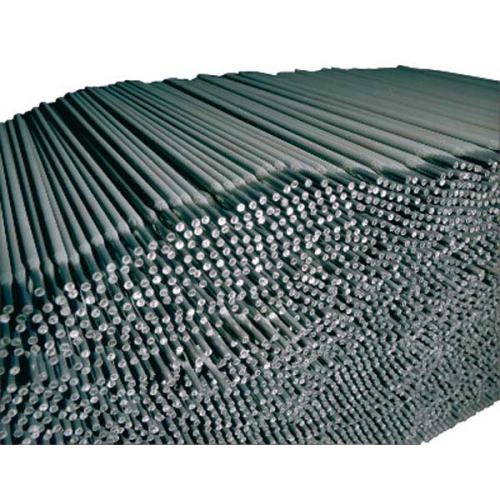

Avsedd för svetsning av bla Avestas högmolybdenhaltiga stål 254 SMO, men kan också användas för svetsning av andra stål av NiCrMo-typ, då man kräver extra god beständighet mot punktfrätning och spänningskorrosion i klorhaltiga miljöer. Rekommenderas också för svetsning av nickelbaseringar (tex Inconel 625 och Incoloy 825) mot rostfria eller låglegerade stål samt mot kolstål.

Överlegerad elektrod för påsvetsning av olegerat stål, för förbindningssvetsning av rostfritt mot olegerat stål samt för svetsning av kompoundmaterial.

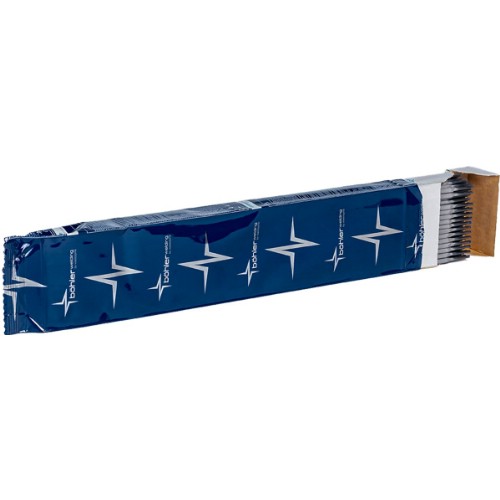

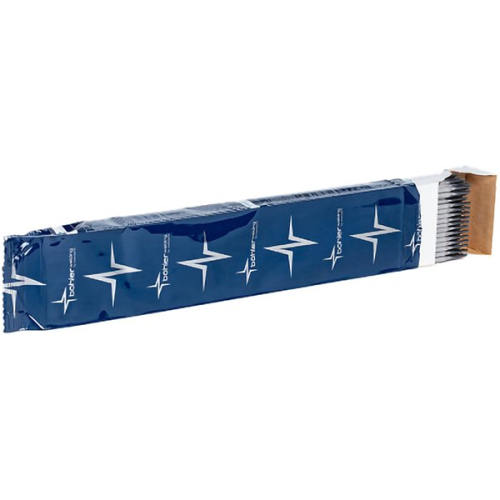

Rutilbelagd elektrod av typen E 21 10 N R. Designad för svetsning av högtemperatur rostfritt stål 253 MA (1.4835 / UNS S30815), som används för ugnar, förbränningskammare och brännare. Både stål och metall har en utmärkt motståndskraft mot oxidation upp till 1100°C. Balanserad kemisk sammansättning för att resultera i en ferrithalt på max. 6 FN för att ge en sprickbeständig svetsmetall. Utmärkt beständighet mot korrosion vid höga temperaturer. Ej avsedd för applikationer som utsätts för våtkorrosion.

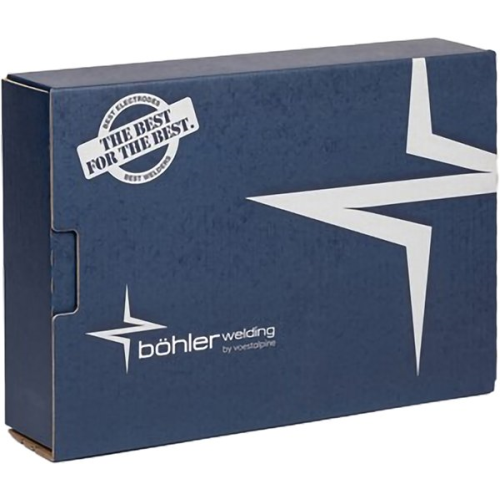

Rutilbelagd elektrod av typen E 23 12 2 L / E309LMo-17, utvecklad för säker och effektiv svetsning av olikartade material samt för påläggssvetsning och rotsträngar på klädda stål. Elektrodens förhöjda innehåll av deltaferrit (FN cirka 20) bidrar till sprickresistenta och tillförlitliga svetsfogar.

• Ger förstklassiga svetsfogar med jämn, ren och professionell svetsprofil.
• Enkel och flexibel hantering med både växelström (AC) och likström med positiv polaritet (DC+).
• Hög strömkapacitet och minimal sprutbildning för effektiv svetsning och minskat efterarbete.
• Lättsläpplig slagg som underlättar rengöring och bidrar till ett jämnt slutresultat.
• Fuktbeständig beläggning och hermetiskt tillslutna burkar ger ett pålitligt skydd mot porbildning.
• Användningstemperatur från -60 °C till 300 °C samt upp till 400 °C vid påläggssvetsning i första lagret.

Strömart:
DC+ / AC

Elektrodklass:
SFA/AWS A5.4, E3581-A, E 23 12 L R 3 2

Werkstoff Nr.:
365, 366, 20MnMoNi5-5 och G18NiMoCr3-7

Elektrod-ID:
FOX CN 23/12-A, 309L-17 E 23 12 L R

Typiska värden för helsvetsgods

Kemisk sammansättning (%):
C: 0,02   Si: 0,70   Mn: 0,80   Cr: 23,20   Ni: 12,50

Mekaniska värden:

• Sträckgräns (Rp0,2): 450 MPa
• Brottgräns (Rm): 570 MPa
• Förlängning (A5): 37 %
• Slagseghet (KV): +20 °C / 55 J, -50 °C / =32 J

Godkännanden och certifieringar:
TÜV (01771), DB (30.014.08), ABS, BV, LR, DNV GL, CWB, NAKS (Ø 3,2 mm och Ø 4,0 mm) samt CE.

Elektroden är utvecklad för fogsvetsning av matchande basmaterial, exempelvis Material-Nr. 2.4819 (NiMo16Cr15W), samt för påsvetsning på låglegerade stål. Den lämpar sig särskilt väl för krävande applikationer där hög korrosionsbeständighet, driftsäkerhet och långsiktig prestanda är avgörande.

Användningsområden omfattar främst komponenter inom kemisk processindustri med starkt korrosiva medier, men även påsvetsning av pressverktyg, stansar och andra komponenter som arbetar vid höga temperaturer.

• Exceptionell beständighet mot förorenade mineralsyror, klorförorenade medier och kloridhaltiga miljöer.
• Hög motståndskraft mot starka oxidationsmedel, inklusive järn- och kopparklorider.
• En av få legeringar med dokumenterad beständighet mot våt klorgas.

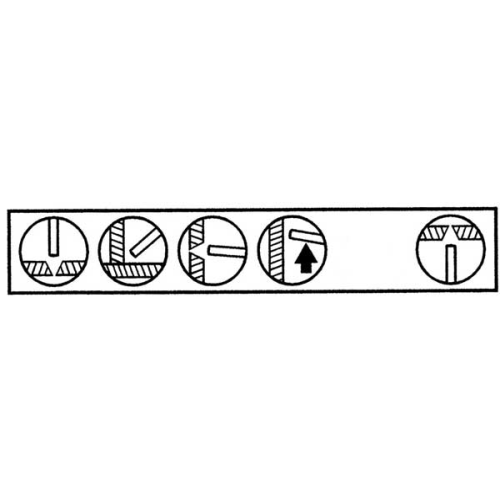

• Kan svetsas i samtliga positioner, med undantag för vertikal nedåtgående svetsning.
• Stabil båge och lätt avlägsningsbar slagg för effektiv och noggrann svetsning.

Strömart:
DC+

Elektrodklass:
AWS A5.11 / SFA-5.11
EN ISO 14172 2.4887 E NiCrMo-4
E Ni 6276 (NiCr15Mo15Fe6W4)

Kemisk sammansättning (%):

• C: 0,02
• Si: 0,02
• Mn: 0,6
• Cr: 16,5
• Mo: 16,5
• W: 4,0
• Fe: 5,0

Mekaniska värden:

• Sträckgräns (ReL): 450 MPa
• Brottgräns (Rm): 720 MPa
• Förlängning (A5): 30 %
• Slagseghet (KV): 70 J vid 20 °C och 30 J vid -196 °C

Godkännanden och certifiering:
TÜV, nr. 05257

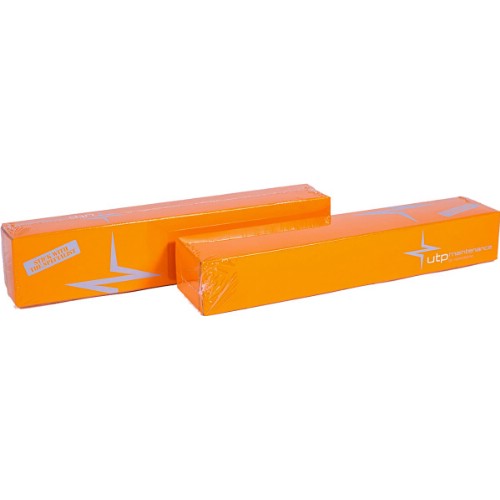

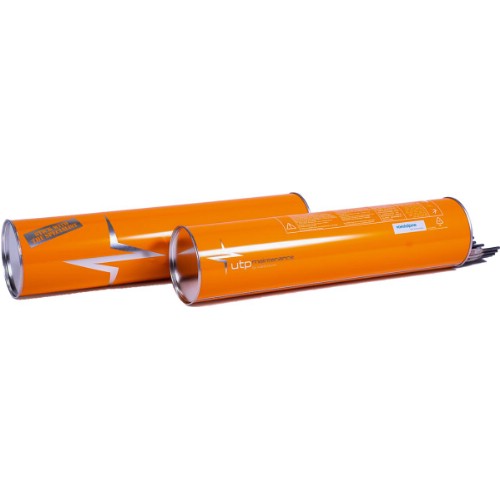

UTP 85 FN är en högpresterande elektrod för påsvetsning och sammanfogning av samtliga typer av gjutjärn, med särskilt goda resultat vid arbete med segjärn (GGG 38–60). Elektroden är även väl lämpad för sammanfogning av gjutjärn med stål och gjutstål, vilket ger hög flexibilitet i både konstruktion och produktion.

Med utmärkta svetsegenskaper, ett jämnt och stabilt flöde samt hög deponeringshastighet bidrar UTP 85 FN till effektiv och tillförlitlig svetsning. Den fint krusade svetssträngen ger ett professionellt och jämnt slutresultat. Tack vare den bimetalliska kärntråden har elektroden en hög strömkapacitet, vilket stärker både produktivitet och driftsäkerhet.

• Lämplig för påsvetsning och sammanfogning av alla typer av gjutjärn
• Särskilt anpassad för segjärn (GGG 38–60)
• Kan användas för sammanfogning mellan gjutjärn, stål och gjutstål
• Jämnt och regelbundet flöde för god kontroll och hög kvalitet
• Hög deponeringshastighet för effektiv produktion
• Fint krusad svetssträng för ett enhetligt slutresultat
• Ekonomiskt och långsiktigt val vid konstruktion och tillverkning av detaljer i segjärn
• Hög strömkapacitet genom bimetallisk kärntråd

Strömart:
DC+ / AC

Elektrodklass:
AWS A5.15 / SFA-5.15
EN ISO 1071 ENiFe-Cl E C NiFe-13

Kemisk sammansättning:

• C: 1,2 %
• Ni: 54 %
• Fe: Rest

Mekaniska värden:

• Sträckgräns (ReL): 450 MPa
• Hårdhet: HB 200

Godkännanden och standarder:
Standardiserad enligt angiven elektrodklass.

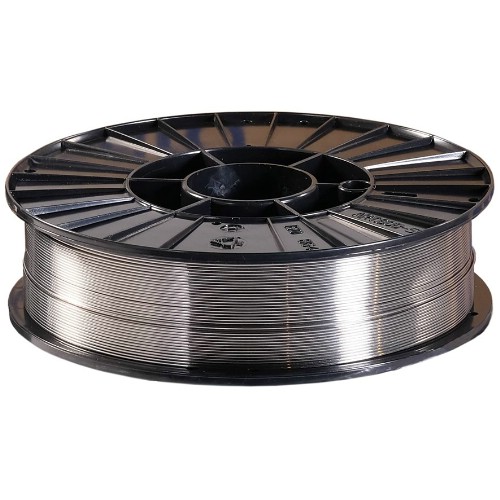

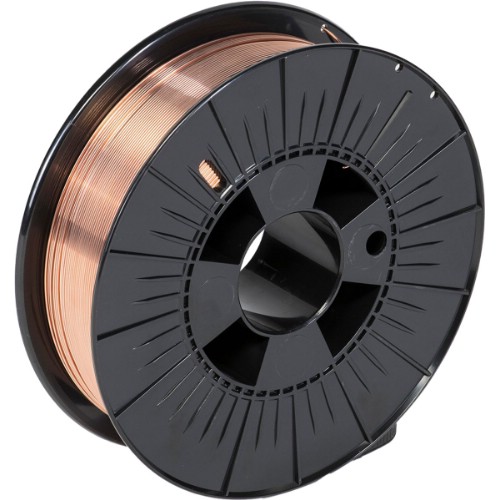

En slitstark hårdpåläggningstråd med ett brett användningsområde, utvecklad för områden som utsätts för nötande och glidande abrasivt slitage samt höga tryck- och slagpåkänningar. Tråden bidrar till ökad driftsäkerhet, lång livslängd och effektivt underhåll av utsatta komponenter.

Rutil allströmselektrod avsedd för svetsning av lågkolhaltiga austenitiska rostfria 18% Cr / 10% Ni stål av type SS2333 och liknande. Lämpar sig även för svetsing av ferritiska och martensitiska rostfria stål då krav på arteget svetsgods inte föreligger. Kan även användas för svetsning av Nb eller Ti stabiliserade stål om drifttemperaturen är under 400°C.
