Rostfritt stål, Höglegerat stål

Extra lågkolhaltig rostfri TIG-svetstråd, Tigrod 16.32, utvecklad för svetsning av rostfria stål med cirka 18 % krom, 12 % nickel och 3 % molybden. Svetstråden lämpar sig särskilt väl för exempelvis AISI 316, 316L, 1.4436 (SS 2343), 1.4435 (SS 2353) samt motsvarande rostfria stål enligt andra standarder.

Den förhöjda kiselhalten bidrar till förbättrade svetsningsegenskaper, god flytbarhet och ett jämnt svetsresultat.

• Strömart: DC-

Exempel på motsvarande tillsatsmaterial:

• MAG: OK Autrod 16.32
• MMA: OK 63.20, 63.30, 63.34, 63.35, 63.41
• Rörtråd: OK Tubrod 14.21, 14.31, 15.31

Elektrodklass:

• EN 12072: W 19 12 3 LSi
• SFA/AWS A5.9-9: ER316LSi
• W. Nr.: 1.4430

Typiska värden för helsvetsgods:

Kemisk sammansättning (%):

• C: 0,01
• Si: 0,8
• Mn: 1,8
• Cr: 18
• Ni: 12
• Mo: 2,8

Mekaniska värden:

• Sträckgräns (Rp0,2): 480 MPa
• Brottgräns (Rm): 630 MPa
• Förlängning (A5): 33 %

Slagseghet, KV:

• +20 °C: 175 J
• -110 °C: 150 J
• -196 °C: 110 J

Godkännanden och certifieringar:

• CE: EN 13479
• DB: 43.039.06
• DNV: 316L (-196 °C)
• GL: 4429
• VdTÜV: 05336

Rutil rörelektrod som ger ett lågkolhaltigt svetsgods av typ 23 % Cr - 9 % Ni - 3 % Mo, PREMIARC DW-329A är utvecklad för svetsning Duplexa stål typ AISI S 31803 eller EN 1.4462 . De Duplexa stålen ger en kombination av hög hållfasthet och högt motstånd mot sprickor orsakade av klorinitierad punktfrätning och spänningskorrosion. PREMIARC DW-329A är ett idealiskt val för högproduktiv svetsning i liggande vertikal och horisontallägen. Tråden svetsar med en stabil och lugn ljusbåge som ger ett själv lossande slaggtäcke, med mjuka och släta övergångar från svetssträng till grundmaterialet och minimalt med svetsstänk och en jämn och slät svetssträngsyta.

OK 63.20 är en extra lågkolhaltig rostfri elektrod av typ 18Cr 12Ni 2,8Mo, utvecklad för effektiv och tillförlitlig lägesvetsning, särskilt av tunnväggiga rör. Elektroden har ett tunt hölje och är anpassad för både droppsvetsmetoden och vertikalt fallande svetsning, vilket möjliggör högre arbetstakt utan att kompromissa med kvaliteten.

Tack vare mycket goda tändnings- och återtändningsegenskaper erbjuder OK 63.20 en stabil och smidig svetsprocess, även vid krävande montage- och lägesvetsning.

• Direkt anpassad för rostfria stål av typ 316 och 316L.
• Lämplig för bland annat X3CrNiMo17-13-3 (SS2343), X2CrNiMo18-14-3 (SS2353) samt motsvarande stålsorter enligt andra standarder.
• Det lågkolhaltiga svetsgodset ger ett mycket gott skydd mot interkristallin korrosion, punktfrätning och de flesta korrosionsangrepp i reducerande och neutrala lösningar.
• Kan även användas för svetsning av stabiliserade stål, förutsatt att materialet inte ska användas vid temperaturer över 400 °C.

Utbyte:
94–106 %

Strömart:
DC+, AC, tomgångsspänning (OCV) 50 V

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 16.32
• MAG: OK Autrod 16.32
• Rörtråd: OK Tubrod 14.21

Elektrodklass:

• EN 1600: E 19 12 3 L R 1 1
• SFA/AWS A5.4: E316L-16
• Werkstoff Nr: 1.4430
• CSA W48: E316L-16

Typiska värden för helsvetsgods

Kemisk sammansättning, %:
C: <0,03 · Si: 0,50–1,00 · Mn: 0,5–1,2 · Cr: 17,5–19,0 · Ni: 11,0–13,0 · Mo: 2,5–3,0

Mekaniska värden:

• Sträckgräns (Rp0,2): 480 MPa
• Brottgräns (Rm): 590 MPa
• Förlängning (A5): 41 %

Slagseghet, KV:

• +20 °C: 56 J
• -60 °C: 46 J
• Ferritnummer: FN 3–10

Godkännanden och certifieringar:

• CWB: CSA W48
• Seproz: UNA 272580
• VdTÜV: 09716
• CE: EN 13479

Rutil lågkolhaltig rörelektrod som för svetsning av rostfria stål av typ 18 % Cr - 12 % Ni - 2,5 % Mo, typ 316L eller EN 1,4435. PREMIARC™ DW-316L kan även användas för svetsning Nb och Ti stabiliserande material om dessa inte skall arbeta i drifttemperaturer över 350°C. PREMIARC™ DW-316L är ett idealiskt val för högproduktiv svetsning i liggande vertikal och horisontallägen. Tråden svetsar med en stabil och lugn ljusbåge som ger ett själv lossande slaggtäcke, med mjuka och släta övergångar från svetssträng till grundmaterialet med minimalt svetsstänk och en jämn och slät svetssträngsyta.

Rutil allströmselektrod avsedd för svetsning av 18% Cr/ 10% Ni-typ rostfria stål. Utformad speciellt för fullt lägessvetsning vid höga svetsströmmar. Passar även för stabiliserad grader 347 och 321 om service temperaturen är under 400 °C. Stabil, stänkfri båge och ger en klar, slät svetssträng yta och självlossnande slagg.

Rutil allströmselektrod med tunt hölje speciellt utvecklad för svetsning av tunnväggiga rör (ned till 1,5 mm), vilka används inom kemi- och massaindustri. Avsedd för rostfria, austenitiska stål av "syrafast" typ dvs lågkolhaltiga 19% Cr / 12% Ni / 3% Mo. Kan användas i alla svetslägen. Även för rotsträngar och fyllnadssträngar i grövre godstjocklekar.

Rutilsurt hölje vilket ger god svetsbarhet på såväl likström pluspol som växelström. Utmärkande för elektroden är en stabil ljusbåge samt bra slagglossning. Avsedd för svetsning i det duplexa stålet Avesta 2205, SS2377 och liknande stålsorter, men kan även användas för svetsning av 3RE60 i de fall då konstruktionen inte skall glödgas efter.

Rutilsurt hölje som ger god svetsbarhet med både likström på pluspol (DC+) och växelström (AC). Elektroden kännetecknas av en stabil ljusbåge, effektiv slagglossning och pålitliga svetsresultat.

Elektroden är avsedd för svetsning av duplexa stål som Avesta 2205, SS 2377 och liknande stålsorter. Den kan även användas vid svetsning av 3RE60 när konstruktionen inte ska glödgas efter svetsning.

• Stabil ljusbåge för god kontroll och hög svetskvalitet
• God slagglossning som underlättar ett effektivt arbetsflöde
• Anpassad för duplexa rostfria stål och krävande applikationer
• Flexibel användning med både AC och DC+

Strömart:
AC / DC+

Elektrodklass:
EN ISO 3581-A: E 22 9 3 N L R
AWS A5.4 / SFA-5.4: E2209-17

Kemisk sammansättning, %:
C: 0,02 Si: 0,85 Mn: 0,65 Cr: 23,1 Mo: 3,14 N: 0,15 Ni: 8,9 Fn: 35–65

Mekaniska värden:

• Sträckgräns (Re): 685 MPa
• Brottgräns (Rm): 850 MPa
• Förlängning (A5): 26 %

Slagseghet, KV:
20 °C: 38 J
-40 °C: 31 J

Godkännanden och certifieringar:

• TÜV (07139)
• DB (10.014.20)
• Certified by CWB to CSA W48
• CE-märkt

Elektrod Avesta 2205-PW AC/DC

Avesta 2205 är en lättsvetsad rutil elektrod med hög svetsbarhet vid både likström med pluspol (DC+) och växelström (AC). Elektroden erbjuder god lägessvetsbarhet och mycket god återtändningsförmåga, vilket bidrar till en effektiv och tillförlitlig svetsprocess.

Elektroden är särskilt lämplig för montagesvetsning av rörledningar och andra applikationer där flexibilitet, precision och goda svetsresultat är avgörande. Avesta 2205 är ett ferrit-austenitiskt duplexstål med mycket god beständighet mot punktfrätning och spänningskorrosion, vilket ger långsiktig hållbarhet i krävande miljöer.

Elektroden är i första hand avsedd för svetsning av Avesta 2205 samt motsvarande duplexstål, exempelvis SAF 2205, Cronifer 2205 NCN och FALC 223. Den kan även användas för svetsning av 3RE60 när konstruktionen inte ska glödgas efter svetsning.

• Typ: Rutil elektrod för duplexstål
• Strömart: DC+ / AC
• Utbyte: 110 %
• Fördelar: God lägessvetsbarhet, säker återtändning och hög korrosionsbeständighet
• Användningsområden: Montagesvetsning av rörledningar samt svetsning av duplexstål

Elektrodklass:

• EN 3581-A: E 22 9 3 N L R
• SFA/AWS A5.4: E2209-17

Werkstoffnummer och materialmotsvarigheter:

• 1.4462 X2CrNiMoN22-5-3
• 1.4362 X2CrNiN23-4
• 1.4162 X2CrNiMoN21-5-1
• UNS S32205, S31803, S32304, S32101
• 2205, 2304, LDX 2101, SAF 2205 och SAF 2304

Kemisk sammansättning, %:

• C: 0,02
• Si: 0,80
• Mn: 0,8
• Cr: 23,0
• Ni: 9,5
• Mo: 3,1
• N: 0,18

Mekaniska värden:

• Sträckgräns (Rp0,2): 650 MPa
• Brottgräns (Rm): 840 MPa
• Förlängning (A5): 27 %
• Slagseghet vid +20 °C: 55 J
• Slagseghet vid -40 °C: 40 J
• Hårdhet: HB 240

Godkännanden och certifieringar:

• TÜV (04486)
• DNV
• Certifierad av CWB enligt CSA W48
• CE-märkt

Rostfri elektrod för svetsning av rostfria högtemperaturstål, exempelvis Outokumpu 253 MA. Produkten är särskilt lämpad för applikationer inom bland annat ugnar, brännkammare, brännare och andra komponenter som utsätts för höga temperaturer.

Elektroden erbjuder stabila och pålitliga svetsresultat i samtliga svetslägen. Både grundmaterialet och tillsatsmaterialet har mycket goda egenskaper inom temperaturområdet 850–1 100 °C. Den välbalanserade sammansättningen bidrar till ett spricksäkert svetsgods med hög kvalitet och långsiktig driftsäkerhet.

Vid svetsning eller varmvalsning kan stålet bilda ett relativt tjockt oxidskikt. För bästa resultat och god vidhäftning ska oxiderade plåtar och svetsfogar därför borstas eller slipas före användning.

• Användningsområde: Svetsning av rostfria högtemperaturstål, exempelvis Outokumpu 253 MA
• Lämpliga applikationer: Ugnar, brännkammare, brännare och andra högtemperaturkomponenter
• Svetslägen: Fungerar väl i alla lägen
• Temperaturområde: 850–1 100 °C
• Svetsgods: Balanserad sammansättning för spricksäkerhet och tillförlitlig kvalitet
• Förbehandling: Oxiderade ytor ska borstas eller slipas före svetsning

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: AVESTA 253 MA
• MIG/MAG: AVESTA 253 MA

Elektrodklass:

• EN ISO 3581-A: E 21 10 R
• AWS A5.4: –

Slagseghet, KV:
Vid +20 °C: 60 J

Avsedd för svetsning av bla Avestas högmolybdenhaltiga stål 254 SMO, men kan också användas för svetsning av andra stål av NiCrMo-typ, då man kräver extra god beständighet mot punktfrätning och spänningskorrosion i klorhaltiga miljöer. Rekommenderas också för svetsning av nickelbaseringar (tex Inconel 625 och Incoloy 825) mot rostfria eller låglegerade stål samt mot kolstål.

Överlegerad elektrod för påsvetsning av olegerat stål, för förbindningssvetsning av rostfritt mot olegerat stål samt för svetsning av kompoundmaterial.

Rutilbelagd elektrod av typen E 21 10 N R. Designad för svetsning av högtemperatur rostfritt stål 253 MA (1.4835 / UNS S30815), som används för ugnar, förbränningskammare och brännare. Både stål och metall har en utmärkt motståndskraft mot oxidation upp till 1100°C. Balanserad kemisk sammansättning för att resultera i en ferrithalt på max. 6 FN för att ge en sprickbeständig svetsmetall. Utmärkt beständighet mot korrosion vid höga temperaturer. Ej avsedd för applikationer som utsätts för våtkorrosion.

Rutilbelagd elektrod av typen E 23 12 2 L / E309LMo-17, utvecklad för säker och effektiv svetsning av olikartade material samt för påläggssvetsning och rotsträngar på klädda stål. Elektrodens förhöjda innehåll av deltaferrit (FN cirka 20) bidrar till sprickresistenta och tillförlitliga svetsfogar.

• Ger förstklassiga svetsfogar med jämn, ren och professionell svetsprofil.
• Enkel och flexibel hantering med både växelström (AC) och likström med positiv polaritet (DC+).
• Hög strömkapacitet och minimal sprutbildning för effektiv svetsning och minskat efterarbete.
• Lättsläpplig slagg som underlättar rengöring och bidrar till ett jämnt slutresultat.
• Fuktbeständig beläggning och hermetiskt tillslutna burkar ger ett pålitligt skydd mot porbildning.
• Användningstemperatur från -60 °C till 300 °C samt upp till 400 °C vid påläggssvetsning i första lagret.

Strömart:
DC+ / AC

Elektrodklass:
SFA/AWS A5.4, E3581-A, E 23 12 L R 3 2

Werkstoff Nr.:
365, 366, 20MnMoNi5-5 och G18NiMoCr3-7

Elektrod-ID:
FOX CN 23/12-A, 309L-17 E 23 12 L R

Typiska värden för helsvetsgods

Kemisk sammansättning (%):
C: 0,02   Si: 0,70   Mn: 0,80   Cr: 23,20   Ni: 12,50

Mekaniska värden:

• Sträckgräns (Rp0,2): 450 MPa
• Brottgräns (Rm): 570 MPa
• Förlängning (A5): 37 %
• Slagseghet (KV): +20 °C / 55 J, -50 °C / =32 J

Godkännanden och certifieringar:
TÜV (01771), DB (30.014.08), ABS, BV, LR, DNV GL, CWB, NAKS (Ø 3,2 mm och Ø 4,0 mm) samt CE.

Elektroden är utvecklad för fogsvetsning av matchande basmaterial, exempelvis Material-Nr. 2.4819 (NiMo16Cr15W), samt för påsvetsning på låglegerade stål. Den lämpar sig särskilt väl för krävande applikationer där hög korrosionsbeständighet, driftsäkerhet och långsiktig prestanda är avgörande.

Användningsområden omfattar främst komponenter inom kemisk processindustri med starkt korrosiva medier, men även påsvetsning av pressverktyg, stansar och andra komponenter som arbetar vid höga temperaturer.

• Exceptionell beständighet mot förorenade mineralsyror, klorförorenade medier och kloridhaltiga miljöer.
• Hög motståndskraft mot starka oxidationsmedel, inklusive järn- och kopparklorider.
• En av få legeringar med dokumenterad beständighet mot våt klorgas.
• Kan svetsas i samtliga positioner, med undantag för vertikal nedåtgående svetsning.
• Stabil båge och lätt avlägsningsbar slagg för effektiv och noggrann svetsning.

Strömart:
DC+

Elektrodklass:
AWS A5.11 / SFA-5.11
EN ISO 14172 2.4887 E NiCrMo-4
E Ni 6276 (NiCr15Mo15Fe6W4)

Kemisk sammansättning (%):

• C: 0,02
• Si: 0,02
• Mn: 0,6
• Cr: 16,5
• Mo: 16,5
• W: 4,0
• Fe: 5,0

Mekaniska värden:

• Sträckgräns (ReL): 450 MPa
• Brottgräns (Rm): 720 MPa
• Förlängning (A5): 30 %
• Slagseghet (KV): 70 J vid 20 °C och 30 J vid -196 °C

Godkännanden och certifiering:
TÜV, nr. 05257

Rutil allströmselektrod avsedd för svetsning av lågkolhaltiga austenitiska rostfria 18% Cr / 10% Ni stål av type SS2333 och liknande. Lämpar sig även för svetsing av ferritiska och martensitiska rostfria stål då krav på arteget svetsgods inte föreligger. Kan även användas för svetsning av Nb eller Ti stabiliserade stål om drifttemperaturen är under 400°C.

Rutilbelagd elektrod som avger 23% Cr /13% Ni austenitisk svetsmetall i rostfritt stål. Den höga legeringshalten och ferrit gör det möjligt för svetsmetallen att tolerera utspädning från milda och låglegerade stål utan heta sprickor eller spröda strukturer.

Rutil allströmselektrod som är konstruerad speciellt för applikationer som kräver optimal positionsdriftsduglighet. Det höga legeringsinnehållet och ferritnivån gör det möjligt för svetsgodset att tolerera utspädning från olika och svårsvetsade material utan värmesprickor. Den relativt tunna beläggningen och snabbkylande slaggen gör Cromarod 309MoLP särskilt lämplig för svetsning i olika tjocklekar, t.ex. 4mm rostfritt till 7 mm medel kolstål.

Rutil allströmselektrod avsedd för svetsning av lågkolhaltiga austenitiska syrafasta 19% Cr / 12% Ni / 3% Mo stål av type SS2343 och liknande.

Rutil allströmselektrod avsedd för svetsning av lågkolhaltiga austenitiska syrafasta 19% Cr / 12% Ni / 3% Mo stål av type SS2343 och liknande.

Rutil allströmselektrod med tunt hölje speciellt utvecklad för svetsning av tunnväggiga rör (ned till 1,5 mm), vilka används inom kemi- och massaindustri. Avsedd för rostfria, austenitiska stål av "syrafast" typ dvs lågkolhaltiga 19% Cr / 12% Ni / 3% Mo. Kan användas i alla svetslägen. Även för rotsträngar och fyllnadssträngar i grövre godstjocklekar.

Rutil allströmselektrod utvecklad speciellt för rörsvetsning. Den har ett tunt hölje och god slagglossning, vilket gör den utmärkt för rotsträngar. Elektroden är avsedd för svetsning av artlika "Duplexa" stål.

Rutil allströmselektrod utvecklad speciellt för rörsvetsning. Den har ett tunt hölje och god slagglossning, vilket gör den utmärkt för rotsträngar. Elektroden är avsedd för svetsning av artlika "Duplexa" stål.

OK 61.30 är en extra lågkolhaltig rostfri allströmselektrod av legeringstypen 19 Cr 10 Ni, utvecklad för effektiv och tillförlitlig svetsning av austenitiska rostfria stål. Elektroden ger hög kvalitet i svetsresultatet och är ett pålitligt val för krävande applikationer.

Elektroden är avsedd för svetsning av stål motsvarande 304, 304L, 308, 308L, X10CrNi18-8 (SS2331), X5CrNi18-10 (SS2332), SS2333 och X2CrNi18-9 (SS2352), samt motsvarande stålkvaliteter enligt andra standarder.

OK 61.30 kan även användas för svetsning av stabiliserade stål såsom X6CrNiTi18-10 (SS2337) och X6CrNiNb18-10 (SS2338), förutsatt att materialet inte ska användas vid temperaturer över 350 °C.

• Extra låg kolhalt för hög korrosionsbeständighet och långsiktig driftsäkerhet.
• Mycket goda tänd- och återtändningsegenskaper för ett effektivt svetsarbete.
• Hög kortslutningssäkerhet under svetsning, vilket bidrar till en stabil och kontrollerad process.
• Ger jämna, estetiskt tilltalande svetssträngar med självlossnande slagg.

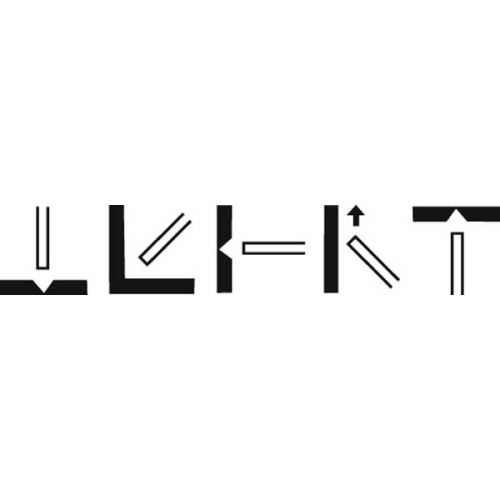

• Dimensioner upp till 3,2 mm kan användas för svetsning i samtliga lägen, vilket ger hög flexibilitet.

Utbyte:
105 %

Strömart:
DC+, AC
Tomgångsspänning (OCV): 50 V

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 16.12
• MAG: OK Autrod 16.12
• Rörtråd: OK Tubrod 14.20, 14.30

Elektrodklass:

• EN 1600: E 19 9 L R 1 2
• SFA/AWS A5: E308L-17
• Werkstoff Nr.: 1.4316
• CSA W48: E 308L-17

Typiska värden för helsvetsgods:

Kemisk sammansättning (%):
C: <0,03    Si: 0,75    Mn: 0,9    Cr: 19,5    Ni: 10,0    Mo: <0,5    Cu: <0,5

Mekaniska värden:

• Sträckgräns (Rp0,2): 430 MPa
• Brottgräns (Rm): 560 MPa
• Förlängning (A5): 45 %

Slagseghet:
Provningstemperatur: +20 °C
Slagseghetsvärde (KV): 70 J
Ferritnummer: FN 3–10

Godkännanden och certifieringar:

• ABS: Stainless
• CWB: CSA W48
• DB: 30.039.02
• DNV: 308L
• Sepros: UNA 409820
• VdTÜV: 00792
• CE: EN 13479

Typ Rutil-sur. Extra lågkolhaltig, lättsvetsad, rostfri syrafast elektrod av typ 18,5% Cr, 12,5% Ni och 2,8% Mo. Ger vackra kälsvetsar. Ferrithalt FN ca 8. LMA-effekt. Ström Amp. DC+, AC OCV 50 V.

OK 63.30 är en extra lågkolhaltig rostfri elektrod av typen 18Cr 12Ni 2,8Mo, utvecklad för effektiv och tillförlitlig svetsning av rostfria, syrafasta stål. Elektroden är särskilt lämpad för stål som X3CrNiMo17-13-3 (SS2343), X2CrNiMo18-14-3 (SS2353) samt motsvarande material enligt andra standarder.

Den kan även användas för titan- och niobstabiliserade rostfria 18-12-stål, exempelvis SS2344 och SS2345, under förutsättning att korrosionsförhållandena inte är alltför krävande. OK 63.30 erbjuder stabila svetsresultat, god driftsäkerhet och en hög finish på svetsfogen.

• Mycket goda tänd- och återtändningsegenskaper.
• Hög kortslutningssäkerhet för en stabil och effektiv svetsprocess.
• Ger jämna, estetiskt tilltalande svetssträngar.
• Självlossnande slagg för smidig efterbearbetning och hög produktivitet.

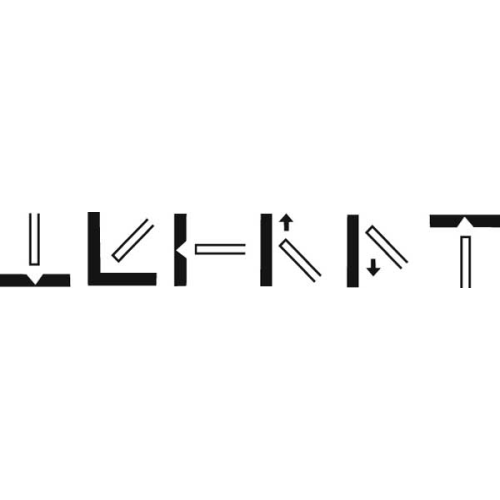

• Dimensioner upp till Ø 3,2 mm kan användas i samtliga svetslägen.
• Grövre dimensioner rekommenderas för svetsning i horisontalläge.

Utbyte:
110 %

Strömart:
DC+, AC, tomgångsspänning (OCV) 50 V

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 16.32
• MAG: OK Autrod 16.32
• Rörtråd: OK Tubrod 14.21 och 14.31

Elektrodklass:

• SFA/AWS A5.4: E316L-17
• Werkstoff Nr.: 1.4430
• EN 1600: E 19 12 3 L R 1 2
• CSA W48: E316L-16

Typiska värden för helsvetsgods

Kemisk sammansättning, %:
C: <0,03    Si: 0,8    Mn: 0,8    Cr: 18,0    Ni: 12,0    Mo: 2,8

Mekaniska värden:

• Sträckgräns (Rp0,2): 460 MPa
• Brottgräns (Rm): 570 MPa
• Förlängning (A5): 40 %

Slagseghet, KV:
+20 °C: 60 J
-125 °C: 32 J

Ferritnummer:
FN 3–10

Godkännanden och certifieringar:

• ABS: E316L-17
• BV: U.P. for chemical applications
• CWB: CSA W48
• DB: 30.039.06
• DNV: 316L
• GL: 4571
• LR: 316L
• Sepros: UNA 409820
• VdTÜV: 00262
• CE: EN 13479

Extra lågkolhaltig rostfri syrafast elektrod av typ 19Cr 12Ni 3Mo. Den är speciellt utvecklad för svetsning vertikalt nedåt i ex. X3CrNiMo17-13-3 (SS2343), X2CrNiMo 18-14-3 (SS2353) eller andra rostfria stål av motsvarande legeringstyp. Svetsning vertikalt nedåt ger hög stränghastighet och därmed mindre sträckenergi vilket medför mindre inbyggda spänningar och eventuella kastningar hos det svetsade objektet. Elektroden avger en ganska liten slaggmängd vilket gör den lättsvetsad för sitt ändamål.Ström Amp. DC+, AC OCV 60 V.

OK 67.45 är en rostfri austenitisk elektrod av typ 18Cr 8Ni 6Mn, utvecklad för svetsning av olikartade material och allmänt svårsvetsade stål. Elektroden är särskilt lämpad för bland annat 12–14 % manganstål, seghärdningsstål samt andra härdningsbenägna stål.

Svetsgodset erbjuder hög seghet och god spricksäkerhet, även i situationer där fri krympning är begränsad. Materialet är dessutom arbetshärdande upp till cirka 40 HRC, vilket ger en slitstark och långsiktig lösning. OK 67.45 kan även med fördel användas för påsvetsning av buffertlager inför hårdpåsvetsning.

För tillämpningar med behov av högre utbyte finns OK 67.52 som ett effektivt alternativ.

• Typ: Rostfri austenitisk elektrod, 18Cr 8Ni 6Mn
• Användningsområde: Svetsning av artskilda, svårsvetsade och härdningsbenägna stål
• Egenskaper: Segt, spricksäkert och arbetshärdande svetsgods
• Arbetshärdning: Upp till cirka 40 HRC
• Rekommenderad användning: Även lämplig som buffertlager vid hårdpåsvetsning
• Högutbytesalternativ: OK 67.52

Utbyte:
100 %

Strömart:
DC+

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 16.95
• MAG: OK Autrod 16.95
• Rörtråd: OK Tubrodur 14.71, 15.34

Elektrodklass:

• EN 1600: E 18 8 Mn B 4 2
• SFA/AWS A5.4: (E307-15)

Typiska värden för helsvetsgods:

Kemisk sammansättning (%):

• C: 0,1
• Si: 0,5
• Mn: 6,0
• Cr: 18,0
• Ni: 8,5

Mekaniska värden:

• Sträckgräns (Rp0,2): 470 MPa
• Brottgräns (Rm): 605 MPa
• Förlängning (A5): 35 %
• Slagseghet, KV: 85 J vid +20 °C
• Ferritnummer: FN < 5

Godkännanden och certifieringar:

• ABS: Stainless
• Sepros: UNA 409820
• VdTÜV: 01580

OK 67.50 är en ferrit-austenitisk elektrod med extra låg kolhalt, särskilt utvecklad för effektiv och tillförlitlig svetsning av duplexstål. Elektroden erbjuder mycket god beständighet mot spänningskorrosion vid temperaturer upp till 300 °C och är väl lämpad för svetsning av både rör och plåt i duplexkvaliteter.

Elektroden är avsedd för material motsvarande Avesta 2205, X2CrNiMoN22-5-3 (SS 2377, W.nr 1.4462) och UNS S31803. Den är lätt att svetsa med och ger släta, jämna svetssträngar samt lättlossnande slagg, vilket bidrar till hög kvalitet, god effektivitet och ett professionellt svetsresultat.

• Utbyte: 108 %
• Strömart: DC+, AC
• Tomgångsspänning (OCV): 60 V

Exempel på motsvarande tillsatsmaterial:

• TIG: OK Tigrod 16.86
• MAG: OK Autrod 16.86
• Rörtråd: OK Tubrod 14.27

Elektrodklass:

• EN 1600: E 22 9 3 N L R 3 2
• SFA/AWS A5.4: E2209-17
• Werkstoff Nr.: 1.4462
• CSA W48: E2209-17

Typiska värden för helsvetsgods:

Kemisk sammansättning (%):

• C: = 0,03
• Si: 0,8
• Mn: 0,8
• Cr: 22,0
• Ni: 9,0
• Mo: 3,0
• N: 0,17

Mekaniska värden:

• Sträckgräns (Rp0,2): 660 MPa
• Brottgräns (Rm): 820 MPa
• Förlängning (A5): 25 %
• Slagseghet, KV: 50 J vid +20 °C
• Ferritnummer: FN 25–40

Godkännanden och certifieringar:

• ABS: För svetsning av duplexstål
• BV: 2209
• CWB: CSA W48
• DNV: För duplex rostfritt stål
• GL: 4462
• RINA: 2209
• Sepros: UNA 409820
• VdTÜV: 04368
• CE: EN 13479

OK 67.60 är en överlegerad rostfri elektrod avsedd för skarvsvetsning av rostfritt mot olegerade och låglegerade stål, påsvetsning för att erhålla ett rostfritt skikt på olegerat stål och för svetsning mot det anslutande olegerade skiktet till det rostfria i compoundstål. Legeringstypen är avpassad för att ge god spricksäkerhet vid nämnda svetsförfaranden. Elektroden har utmärkta svetsningsegenskaper i alla svetslägen utom för vertikalt nedåt.

OK 67.70 är en överlegerad rostfri elektrod av hög kvalitet, utvecklad för tillförlitlig svetsning mellan rostfria och andra ståltyper. Elektroden är särskilt lämplig för bottensträngar vid övergången mellan olegerade och rostfria skikt i compoundplåtar.

För svetsning mellan rostfria och varmhållfasta stål, exempelvis SS 2116 och SS 2218 (10CrMo9-10), vid höga driftstemperaturer rekommenderas OK 92.26.

OK 67.70 erbjuder utmärkta svetsegenskaper vid både lik- och växelström och kan användas i samtliga svetslägen, med undantag för vertikalt nedåt. Elektroden fungerar effektivt i alla förekommande fogtyper. Vid horisontalsvetsning i grövre material kan den snabbsvetsande högutbyteselektroden OK 67.71 vara ett effektivt alternativ.

• Utbyte: 120 %
• Strömart: DC+, AC
• Tomgångsspänning (OCV): 55 V
• Svetslägen: Alla lägen utom vertikalt nedåt
• Användningsområden: Övergångssvetsning mellan rostfria, olegerade och andra ståltyper samt bottensträngar i compoundplåtar

Exempel på motsvarande tillsatsmaterial

• TIG: OK Tigrod 16.54
• MAG: OK Autrod 16.54
• Rörtråd: OK Tubrod 14.33 och OK Tubrod 15.32

Elektrodklassificering

• EN 1600: E 23 12 2 L R 3 2
• SFA/AWS A5.4: E309MoL-17
• Werkstoffnummer: 1.4459
• CSA W48: E309MoL-17

Typiska värden för helsvetsgods

• Kemisk sammansättning: C 0,03 %, Si 0,8 %, Mn 0,8 %, Cr 23,0 %, Ni 13,0 %, Mo 2,7 %
• Sträckgräns (Rp0,2): 510 MPa
• Brottgräns (Rm): 610 MPa
• Förlängning (A5): 32 %
• Slagseghet, KV: 50 J vid +20 °C
• Ferritnummer: FN 12–22

Godkännanden och certifieringar

• ABS: SS to C&C/Mn steels
• BV: UP
• CE: EN 13479
• CL: EN 1600
• CWB: CSA W48
• DB: 30.039.05
• DNV: 309 Mo
• LR: SS/CMn
• RINA: E 309Mo
• Sepros: UNA 409820
• VdTÜV: 02424

OK 67.70 är en överlegerad rostfri elektrod för svetsning av rostfritt mot andra ståltyper. För svetsning av rostfritt mot varmhållfasta stål exempelvis SS 2116, SS 2218 ( 10CrMo9-10) vid höga driftstemperaturer bör dock OK 92.26 användas. Elektroden är lämplig för bottensträngar i övergången mellan compoundplåtars olegerade och rostfria skikt. OK 67.70 har utmärkta svetsningsegenskaper både på lik- och växelström. Den kan användas i alla lägen utom vertikalt nedåt och i alla förekommande fogtyper. Vid horisontalsvetsning i grövre material kan den snabbsvetsande högutbyteselektroden OK 67.71 vara ett bra alternativ till OK 67.70.

Hög motståndskraft mot korrosiva miljöer. Motståndskraftig mot spänningskorrosionssprickor. Motståndskraftig mot skalning upp till 1000 °C (1832 °F). Temperaturgräns: 500 °C (932 °F) max. i svavelhaltig atmosfärer. Tål hög temperatur upp till 900 °C (1652 °F). Bra seghet vid minusgrader temperaturer så låga som –196 °C (–321 °F). För fogning och ytarbete med matchning/liknande korrosionsbeständiga material samt på matchande och liknande värmebeständiga, hög temperatur stål och legeringar. För fogning och ytbeläggningsarbete med kryogena austenitiska CrNi(N) stål / gjutna stålsorter och på kryogena Ni-stål lämpliga för härdning och härdning.

En mångsidig svetslösning för alla svetsbara stål, utvecklad för hög kvalitet, flexibilitet och pålitliga resultat. Produkten är särskilt lämpad för svetsning av både tunna och tjocka material och kan användas vid extremt låga amperetal.

• Passar höglegerade stål, verktygsstål, fjäderstål, manganstål, rostfria stål, gjutstål och värmebehandlade stål.
• Fungerar effektivt för samtliga kombinationer av ovanstående stålkvaliteter.
• Ger mycket goda rostfria egenskaper för långsiktig hållbarhet och korrosionsbeständighet.
• Fullt filbar efter svetsning för smidig efterbearbetning och hög finish.
• Möjliggör svetsning mellan tunna och tjocka material med god kontroll och precision.
• Kan användas vid extremt låga amperetal, vilket ger ökad flexibilitet och effektivitet i arbetet.

Brottgräns: 800 N/mm²
Förlängning: 20 %

Specialutvecklad krom-titan-molybdenbaserad martensitisk legering för krävande applikationer med hög belastning, kraftiga stötar och abrasiv nötning. Legeringen kombinerar hög hårdhet med lång livslängd och är särskilt lämpad för komponenter där slitstyrka och driftsäkerhet är avgörande.

Egenskaper och fördelar:

• Martensitisk mikrostruktur med fint fördelade titankarbidpartiklar.
• Mycket god motståndskraft mot abrasivt slitage och tung påverkan.
• Hårdhet på cirka 59 HRC för hög slitstyrka och långsiktig prestanda.
• Kan appliceras i upp till sex lager.
• Bearbetas endast genom slipning.
• Kan inte oxy-acetylenskäras.

Användningsområden:

• Skoptänder och skopläppar
• Krossvalsar och krosshammare
• Shredderhammare
• Skruvar
• Asfaltblandare
• Betongpumpsdelar

Strömart:
DC+

Elektrodklass:
DIN 8555 EN 14700 MSG 6-GF-60-GP T Fe 8

Basmaterial:
EN 14700 DIN 8555 T Z Fe6 MF 6-GF-60-GP

Kemisk sammansättning:

• C: 1,65 %
• Si: 0,5 %
• Mn: 0,8 %
• Cr: 6,0 %
• Mo: 1,2 %
• Ti: 5,5 %

Mekaniska värden:
Hårdhet: 59 HRC

Skyddsgas:
M13

Godkännanden:

• Enligt elektrodklass

Rörtråd Böhler FOXcore 2209-T0

FOXcore 2307-T1 är en rutilfylld tråd av typ T 23 7 N L P / E2307T1, utvecklad för effektiv och pålitlig svetsning av lean duplex rostfria stål såsom LDX 2101 (1.4162 / UNS S32101) och 2304 (1.4362 / UNS S32304).

Legeringen erbjuder hög hållfasthet samt förbättrad motståndskraft mot gropkorrosion, spaltkorrosion och spänningskorrosion jämfört med 304 och 304L. Detta gör tråden väl lämpad för krävande konstruktioner inom bland annat lagringstankar, behållare, värmeväxlare och tryckkärl. Materialet har även god korrosionsbeständighet i salpetersyra.

Typiska användningsområden omfattar transportsektorn, avsaltningsanläggningar, vattenbehandling samt massa- och pappersindustrin.

• Stark och stabil båge för effektiv svetsning.
• Snabbt stelnande slagg jämfört med FOXcore 2307-T0.
• Utformad för allroundsvetsning i samtliga positioner utan behov av parameterändringar.
• Mycket god svetsbarhet, särskilt vid vertikal uppåtgående och överliggande svetsning.
• Överlegerad med nickel för att främja austenitbildning i svetsmetallen.
• Ferrithalt: cirka 30 FN.
• Lämplig för servicetemperaturer från -50 °C till +250 °C.

Strömart:
DC+

Elektrodklass:
EN ISO 17633-A: T 23 7 N L P M21 (C1) 1
EN ISO 17633-B: TS 2307-F M21 (C1) 1
AWS A5.22 / SFA-5.22: E2307T1-4(1)

Kemisk sammansättning, %:
C: 0,025 · Si: 0,6 · Mn: 1,1 · Cr: 24,9 · Ni: 9,1 · Mo: 0,4 · N: 0,14 · PRE(N): = 27 · FN: > 30

Basmaterial:
1.4162 X2CrMnNiN21-5-1, 1.4362 X2CrNiN23-4, 1.4482 X2CrMnNiMoN21-5-3, UNS S32101, S32001, S32304, LDX 2101, SAF 2304, 2001, ASME SA 240, ASME SA 790, ASME Code Case 2418 samt liknande legeringar.

Skyddsgas:
M21, C1

Godkännanden och certifieringar:

• ABS (C1)
• CE-märkt

Rörtråd Böhler FOXcore 307-T0
